限束器检测板怎么用？详细操作教程 + 新手注意事项

作者：潍坊华鼎电子技术发布时间：2025-12-05 09:19点击：

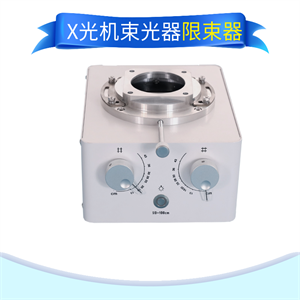

在医用放射科日常工作中，限束器（也就是常说的束光器）的照射范围是否精准，直接影响检查安全和影像质量。如果限束器照射范围偏移，可能导致：要么患者无关部位受多余辐射，要么检查部位没完全覆盖、需要重拍 —— 这时候，限束器检测板就派上用场了。

它的核心作用是快速检测限束器的照射范围是否与预设一致，确保射线只精准作用于需要检查的部位，是放射科设备日常校准、保障医患安全的必备工具，像 X 光机、DR 设备定期维护时，都离不开它。

不用觉得操作复杂，只要跟着步骤来，普通人也能快速上手，整个过程不需要复杂工具，重点是 “对准” 和 “观察”：

检查检测板是否完好：表面的刻度线（通常是厘米刻度，标注了不同尺寸的矩形范围，比如 10cm×10cm、20cm×20cm 等）要清晰，没有磨损或污渍，避免影响后续观察；

调整放射设备：将 X 光机或 DR 机的限束器调节到需要检测的档位（比如要检测 20cm×20cm 的照射范围，就先把限束器的照射尺寸设为 20cm×20cm），同时让设备的射线出口与检测板保持垂直，距离通常为设备的常规检查距离（比如 1 米，具体可参考设备说明书）。

打开设备的激光定位功能（大部分现代放射设备都有），让激光十字线正好对准限束器检测板的中心标记点 —— 这一步很关键，能确保检测的是限束器的实际照射范围，而不是因为位置偏移导致的误判。如果设备没有激光定位，就通过肉眼观察，调整检测板位置，让设备射线出口的中心与检测板中心大致对齐。

按照设备的常规曝光参数（比如拍普通胸片的参数，具体根据检测需求调整，无需过高剂量），进行一次曝光。曝光后，限束器检测板上会留下清晰的射线照射痕迹 —— 这就是限束器实际的照射范围。

这是核心步骤，重点看 “照射痕迹” 与检测板上 “预设刻度” 是否一致：

如果照射痕迹比预设刻度大（比如实际照到了 22cm×22cm），或者比预设刻度小（比如只照到 18cm×18cm），甚至出现偏移（比如痕迹偏左、偏右），就说明限束器的照射范围不准确，需要联系维修人员对限束器进行校准。

每次检测后，把检测时间、设备型号、预设照射尺寸、实际检测结果（是否精准）记录下来 —— 这不仅是放射科设备维护的常规要求，也能在后续出现问题时，方便追溯原因，比如发现某台设备连续两次检测都偏移，就需要重点排查限束器是否存在故障。

避免频繁高剂量曝光：限束器检测板有一定的使用寿命，频繁用高剂量曝光会加速检测板老化，导致刻度模糊、照射痕迹不清晰，建议每次检测用设备的常规诊断剂量即可；

存放要防潮防摔：限束器检测板属于精密检测工具，存放时要放在干燥、通风的地方，避免潮湿导致板材变形；同时要轻拿轻放，防止摔落导致刻度损坏或板材开裂，影响检测准确性。

答：是的，主要看刻度是否清晰、板材是否完好。如果刻度模糊，即使检测了也无法准确判断，反而会误导后续操作。

答：可以。限束器检测板的核心是 “刻度标准”，只要检测板的刻度符合国家医用放射设备标准（比如厘米刻度精准，误差在 ±0.5cm 以内），不管是哪个品牌的限束器，都能用来检测 —— 重点是确保检测板本身的刻度是准确的。
