便携 DR 性能天花板，靠这些配件撑住

一、平板探测器：便携 DR 的 “成像心脏”

• 决定图像质量与效率：相比传统胶片或 CR 设备，平板探测器的实时成像能力，让床旁检查不用再等待冲洗，大幅提升急救和病房检查效率。结合设备 40kV-125kV 的管电压范围，平板探测器的量子探测效率（DQE）越高，对低剂量射线的捕捉能力越强，能在减少患者辐射剂量的同时，获得清晰的影像。
• 适配移动场景的轻量化设计：便携 DR 的平板探测器通常采用薄型、无线设计，支持拆卸和多角度摆放，能应对无法移动体位的重症患者检查，比如仰卧位胸片、骨科四肢检查等。部分型号还具备防水、防摔特性，适配急诊和转运途中的复杂环境。



• 与曝光参数的精准匹配：探测器的响应范围需要和设备的 kV、mA 参数适配，比如在 10-100mA 的电流范围内，平板的线性度和噪声水平直接影响图像的对比度，避免过曝或欠曝导致的诊断误差。

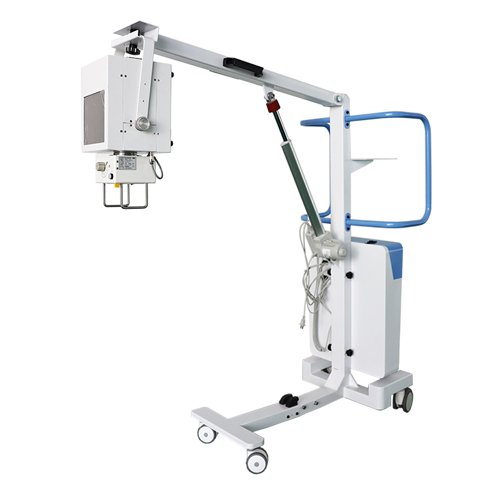

二、便携机架：移动 DR 的 “骨骼支撑”

• 轻量化与稳定性的平衡：便携 DR 机架通常采用高强度铝合金材质，既要保证整体重量轻，方便医护人员在病房、走廊间推动，又要在曝光时保持稳定，避免设备晃动导致图像模糊。部分可折叠机架，甚至能轻松通过病床间的狭窄通道和电梯。



• 多自由度摆位，适配复杂检查场景：机架的升降、旋转、倾斜功能，让球管和平板能灵活调整角度，比如针对卧床患者的水平侧位胸片、无法站立的骨科检查，都能通过机架调整实现，减少患者的搬动痛苦。
• 辐射防护与操作安全设计：机架上通常集成了射线屏蔽挡板、操作把手和防滑脚轮，既减少散射线对医护人员的影响，又避免移动过程中设备倾倒，保障操作安全。

三、准直器与曝光手闸：依然不可替代的 “安全防线”

• 准直器：射线的 “精准过滤器”：安装在球管前端的准直器，通过调整铅叶开合限定照射野，减少散射线对平板探测器的干扰，提升图像对比度。同时，它也是辐射防护的第一道防线，避免不必要的射线照射到患者敏感器官，降低医患双方的辐射暴露。
• 曝光手闸：安全曝光的 “控制中枢”：二级手闸的分级触发逻辑，既保障了球管灯丝预热的稳定性，延长设备寿命，又能让医护人员在安全距离外完成曝光，避免床旁检查时的射线直射风险。它与平板探测器的信号同步，确保曝光参数精准执行，避免误操作导致的无效曝光。

四、其他关键配件：被忽视但至关重要的细节

• 电池与电源适配器：便携 DR 的续航能力，靠的是大容量锂电池和适配 220-240VAC 电压的电源系统，在断电或无外接电源的急诊场景中，电池是设备持续工作的保障。
• 滤线栅：搭配在平板探测器前的滤线栅，能进一步过滤人体产生的散射线，提升图像清晰度，尤其适用于胸腹部等厚部位检查。
• 通讯与数据传输模块：支持 RS-232 接口的通讯模块，确保设备与医院 PACS 系统的稳定连接，实现影像数据的实时传输和存储，方便临床诊断和远程会诊。
