便携 DR 辐射防护，准直器与手闸缺一不可

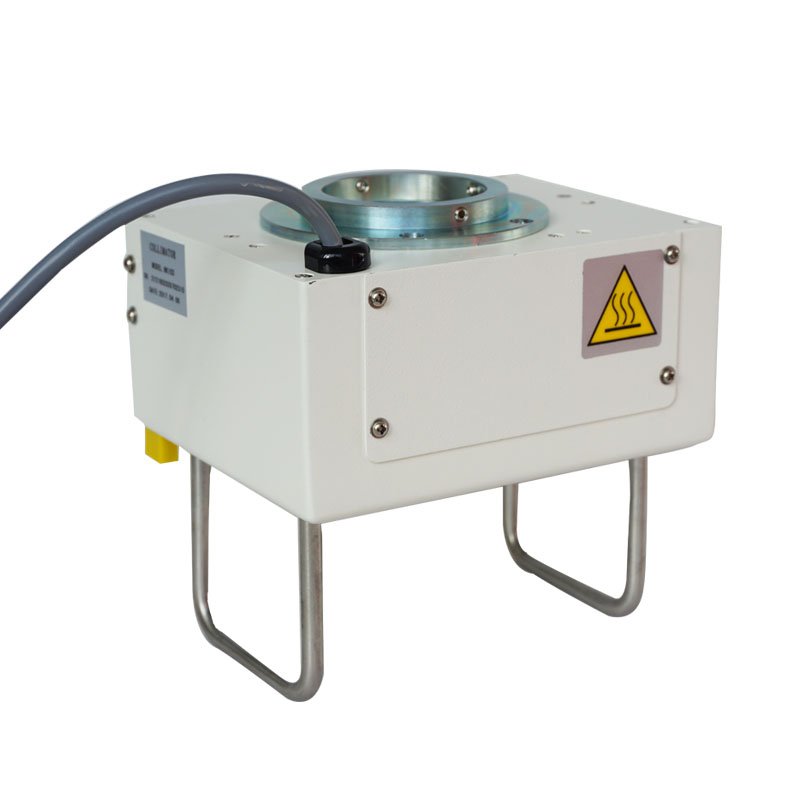

一、准直器：便携 DR 的 “射线精准管家”

1. 精准限定照射野，减少无效辐射



   便携 DR 多用于床旁、急诊等非标准体位检查，准直器通过调整铅叶开合，将 X 射线束严格限制在目标检查区域内。例如拍摄胸片时，可将照射野控制在胸廓范围，避免射线照射到患者甲状腺、性腺等敏感器官，同时减少医护人员的散射线暴露。这一功能直接降低了患者和操作者的辐射剂量，是符合 IEC 60601-1-3 标准的强制要求。
2. 抑制散射线干扰，提升图像质量





   当 X 射线照射到人体组织时，会产生向四周扩散的散射线，这些散射线会降低图像对比度，形成噪声。准直器通过缩小照射野，减少散射线的产生，让探测器接收的有效射线比例更高，从而获得更清晰、对比度更好的图像。对于便携 DR 而言，这一点尤为重要 —— 床旁检查环境复杂，散射线控制不佳易导致图像模糊，影响诊断准确性。
3. 适配不同检查场景，优化参数匹配



   结合设备的 kV/mA 参数（如 10-100mA 管电流、1-4000ms 曝光时间），准直器可根据检查部位调整照射野大小，间接优化曝光参数的匹配度。例如拍摄四肢小部位时，缩小照射野可适当降低管电流或缩短曝光时间，减少球管负载，延长设备使用寿命。

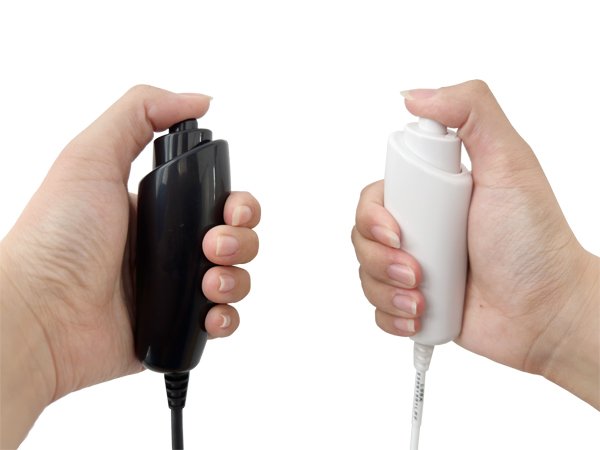

二、曝光手闸：便携 DR 的 “安全曝光中枢”

1. 二级控制逻辑，保障设备稳定运行



   一级档位（预备档）按下时，设备会先对球管灯丝进行预热（约 0.2-0.4 秒），将灯丝从常温加热至工作温度，为曝光做准备；二级档位（曝光档）按下时，高压电路接通，X 射线管产生 X 射线完成曝光。这种分阶段控制避免了高压直接加载到未预热的灯丝上，有效延长了球管寿命（你的设备球管最大功率 5.3kW，合理的预热控制可避免灯丝骤冷骤热损坏）。
2. 远程操作设计，降低医护辐射风险




   便携 DR 的曝光手闸多为有线或无线设计，允许医护人员在安全距离外（如床旁检查时，可退至铅屏风后）触发曝光，避免直接暴露在射线照射范围内，这也是移动场景下辐射防护的重要措施。
3. 精准触发曝光，匹配设备参数精度



   手闸的触发信号与设备的曝光参数（如 1-4000ms 曝光时间、±5%+0.2ms 的时间精度）同步，确保曝光过程的精准控制，避免因误触或信号延迟导致的参数偏差，保障成像质量的稳定性。

三、准直器与曝光手闸：便携 DR 的 “联动核心”

1. 安全闭环：从 “限束” 到 “曝光” 的全流程防护



   准直器先通过物理方式限定射线范围，手闸再通过分级控制确保曝光在安全条件下进行。两者配合，既减少了不必要的射线产生，又避免了误曝光风险，构成了便携 DR 的双重安全防线。例如，准直器未调整到位时，部分设备会限制手闸的曝光触发，防止超范围照射。
2. 质量联动：照射野与曝光参数的协同优化



   准直器调整照射野后，设备可根据照射野大小自动匹配或提示调整曝光参数（如缩小照射野时，适当降低 mAs 值），而手闸的精准触发则确保调整后的参数能稳定执行，避免参数偏差导致的图像过曝或欠曝。这种联动在便携 DR 的非标准体位检查中尤为关键，能有效提升图像质量的一致性。
3. 场景适配：满足移动检查的高效与安全需求



   在急诊、床旁等场景中，医护人员需要快速完成摆位、限束、曝光流程。准直器的快速调节功能与手闸的便捷操作配合，可大幅提升检查效率；同时，两者的联动防护设计，也能在复杂环境中最大程度保障医患双方的安全。

四、便携 DR 配件选型与维护的关键提示

1. 配件兼容性优先：准直器需与球管组件的焦点尺寸（0.6/1.8）、滤过参数（0.6mmAl 固有滤过、1.5mmAl 组合滤过）匹配，手闸需与设备的通讯接口（RS-232）和高压控制电路兼容，避免信号不匹配或参数误差。
2. 定期维护校准：定期检查准直器铅叶开合是否顺畅、照射野是否与实际曝光范围一致；测试手闸的两级档位触发是否正常，避免因配件老化导致的曝光故障或辐射超标。
3. 合规性验证：配件需符合医用电气设备安全标准，准直器的限束精度、手闸的安全控制逻辑需通过相关检测，确保临床使用的合规性。

结语
