NK5761HD-P1P5型高压电源使用说明

时间:2019-03-19 10:28

NK5761HD-P1P5型高压电源是为了替代东芝VP-33314型高压电源而设计的。其外形、安装尺寸以及输入、输出特性与原装电源基本相同，完全可以替换使用，在稳定性和可靠性方面有独到之处。电源分为主电源板（安装在影像增强器内部）和调节板两块。

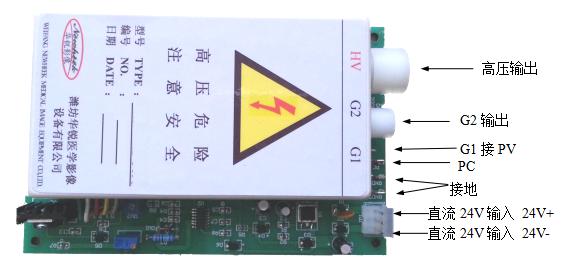

高压电源1

1．打开影像增强器，拆除原主电源板上的接线，然后用新的主电源板替换原有的电源板，并且按原样安装固定。

2．将增强器的HV高压线按原样插入本电源的高压输出接头。注意必须插到底！

3．将增强器的G2线按原样插入本电源的G2输出插头。

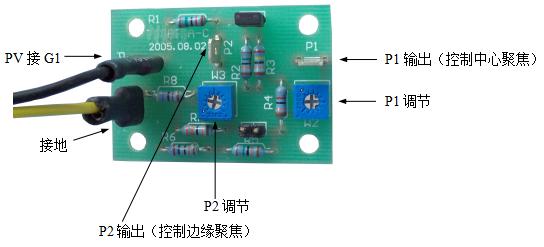

4．调节板一般不用调换，将调节板上PV按原样与G1相连。
