东芝E5764HD—P1增像强器高压电源的替换品

     很多X光机维修工程师致电0536-8322186，咨询东芝影增上用的VP-33457-B小高压，称医院用的影增电源坏了，我司有没有可替换的，告之客户NK5764HD-P1高压电源为替代东芝近几年生产的E5764HD-P1增强器高压电源而设计的，其输入、输出特性与进口电源相同。经实际使用图像清晰、经久耐用可靠。

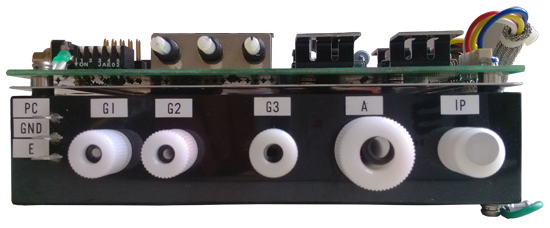

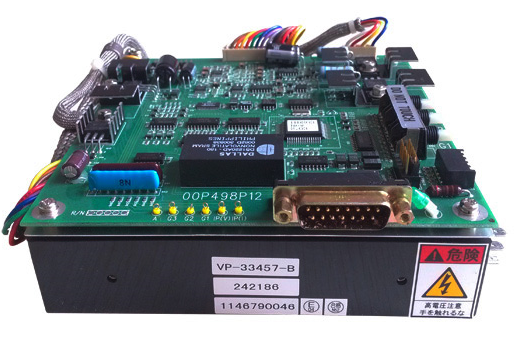

      东芝原装VP-33457-B高压电源

主要技术参数

型号:NK5764HD－P1高压电源电参数指标

适配于东芝E5764HD-P1型影像增强器

输入指标24V+1V600mA

输出指标电压范围调整电压电流

G1        100~200V  140V        5~50μA

G2        100~900V P1  600V1~50μA

P2              750V

G3        1.0~12kV  3KV        1~20μA

HV        28~32kV           30KV        3~20μA

替代方法

1、将原电源拆下，注意原影像增强器连接高压电源接线上的标志不要丢失。

2、将新电源按原样安装在原位置上。

3、检查原24V直流电源电压无误后，将原8芯扁平线插头插入新电源的8芯插座上，特别注意8芯扁平线插头中的红线对准插座的1号脚（+24V）。不能插反！

4、将HV、G3、G2、G1的高压线分别换上新电源的高压帽，套上原有垫圈和0型垫圈后插入相应的高压输出接头内，盖上新的高压帽。

5、原接线与电源插座的标记应相符不能插错。

6、将阴极PC和地线GND插入相应的插座。检查无误后即可通电使用。

7、各电位器的对应功能：（请在出射线的情况下进行调节，不必拘泥于各电极电压的大小，以实际图像效果为准）

G11：9′边缘聚焦；G12：6′边缘聚焦；G13：4′边缘聚焦；

G21：9′主聚焦；  G22：6′主聚焦；  G23：4′主聚焦；

G31：9′视野调整；G32：6′视野调整；G33：4′视野调整；

8、G1为图像边缘聚焦一般不用调节；G3为图像大小调节，（如没有综合测试卡，请不要乱调）；由于HV高压涉及电源的稳定性和安全性，出厂时已调整好，一般不要调节！

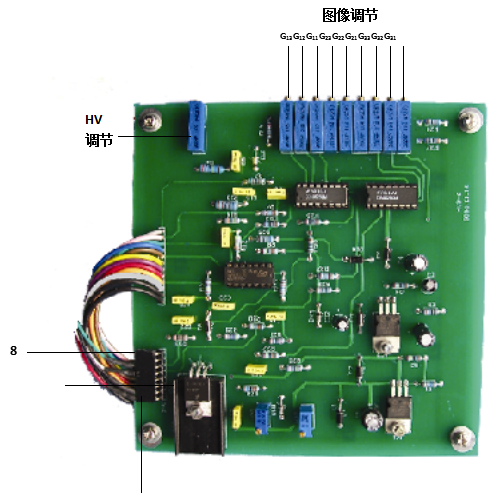

高压电源安装示意

输入插（座）排各脚功能：

1（红）．+24V     2（黑）．3（黄）：0V

4（兰）．E        5（白）．B            6（绿）．A

当+24V电源输入时，1脚接+24V、2脚接0V。此时高压电源工作在9′状态；调节G21可以调节图像的聚焦。当6脚A接4脚E时为6′：调节G22可以调节图像的聚焦。当5脚B接4脚E时为4′：调节G23可以调节图像的聚焦。

  上述是东芝原装VP-33457-B高压电源的参数及替换方法，只要大家严格按照这个步骤来，相信自行动手更换、调试高压电源是一点没问题的。有任何疑难问题，欢迎致电13356723728 进行详恰谈！
