泰雷兹TH-30B高压电源输出端接线方法

  很多医院和经销商致电潍坊华鼎电子技术有限公司咨询高压电源的一些事宜，说高压电源坏了需要维修，问我们能不能维修，或者有没有替换品，今天就给大家介绍一下泰雷兹TH-30B高压电源的接线方法。

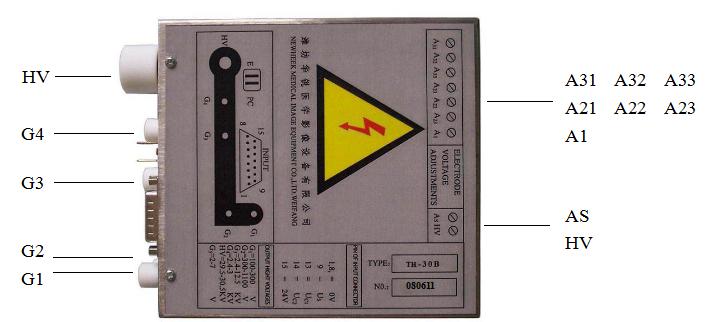

1． HV接影像增强器的阳极，电压调节固定在30KV；

2． G4接影像增强器的泵电极，电压固定在3KV左右；

3． G3接视野控制电极，有三种模式：

常规模式为9″电压设定在3.2KV；

模式一为6″电压设定在6.5KV；

模式二为4″电压设定在10KV。

G3用来调节视野即影像增强器图像的大小。

电位器G31调节9″图像的大小；

电位器G32调节6″图像的大小；

电位器G33调节4″图像的大小。

4． G2接第二聚焦电极，也有三种模式：

常规模式为9″时的聚焦调节，预制在650V；

模式一为6″时的聚焦调节，预制在720V；

模式二为4″时的聚焦调节，预制在580V。

G2聚焦调节是用来调影像增强器图像中心部位的清晰度。

电位器G21调节9″时图像中心部位的清晰度；

电位器G22调节6″时图像中心部位的清晰度；

电位器G23调节4″时图像中心部位的清晰度。

5． G1接第一聚焦电极，用来调节影像增强器图像边缘的清晰度。

一般调整在140V不许调节。
