解析X线机高压电缆的功能是什么？

作者：admin 发布时间：2020-07-02 09:53点击：

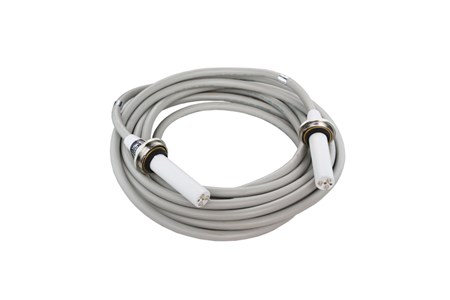

由于大型X线机中其高压发生装置与X线管装置是分开的，两者之间没有接触，所以需要依靠X线机高压电缆将其二者连接，使高压发生装置所产生的高压可以输送到X线管的两极上，并且把灯丝加热电压输送到X线管的阴极部分。由于X线机高压电缆中芯线的分布位置不同大体可将高压电缆分为同轴高压电缆和非同轴高压电缆。以下是同轴高压电缆和非同轴高压电缆的结构图：

同轴X线机高压电缆的具体结构包括沙包保护层，金属屏蔽层，半导体层，绝缘层，芯线等结构。由于其制作加工工艺的问题，非同轴X线机高压电缆的应用范围较为广泛，以下具体分析非同轴高压电缆的具体结构，导电线芯：导电线芯是高压电缆最内部的结构，不同高压电缆线芯数目也有差别，线芯数目一般分为二芯，三芯，四芯几种，其中每根线芯都是由许多股的铜丝围绕制成的，并且将其包上绝缘橡胶皮，其中二芯的高压电缆供单焦点的X线管所使用的，三芯的高压电缆供双焦点的X线管所使用四芯的高压点缆供三级X线管所使用。

高压绝缘层：高压绝缘层的主要作用是使线芯的高电压和地面绝缘。其主要材质是天然橡胶，位于线芯的外侧。高压绝缘层要求其具有良好的机械强度和韧性，所以高压绝缘层在一定的范围内是可以进行弯曲的。

半导体层：半导体层可以保证其高压绝缘层的绝缘性能，由于绝缘层的外表和屏蔽层之间存在静电场，而半导体层具有半导体的性能，将其放在高压绝缘层的外侧可以有效的防止静电场放电，从而保证了高压绝缘层的绝缘性能。

金属屏蔽层：金属屏蔽层主要起到安全保护的作用。设置金属屏蔽层的作用只主要是为了防止X线机高压电缆被击穿时，导电线芯的高压会伤害到操作者的安全，由于导电线芯与金属屏蔽层短路，而金属屏蔽层通过固定环与地面连接在一定程度上保护了操作者和被检者的安全。

保护层：保护层的主要作用是保护高压电缆，减少外部环境和条件因素对其造成损害。
