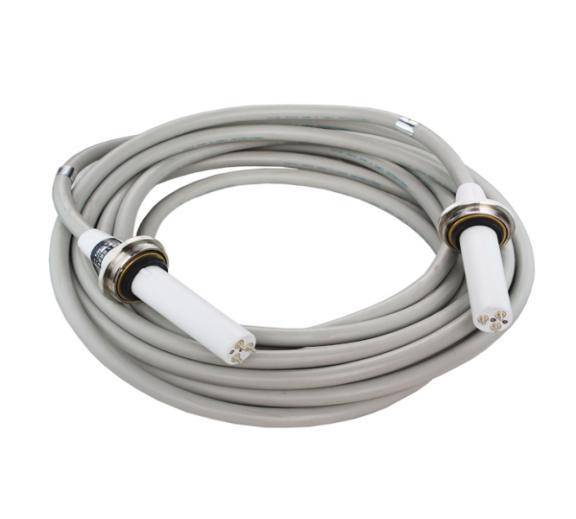

近期有多位客户咨询医用75kv/90kv高压电缆的故障问题,75/90kv高压电缆主要用于x光机的高压发生器连接x射线管使用,常见的有75kv、90kv两种高压规格线缆,可以满足市面常见的管电压位125kv、150kv的x射线球管的需求。具体常见故障大家一起来了解下
故障表现
1、电缆本身击穿:多发生于电缆反复折弯处(建议直接更换新高压电缆)
2、高压插头击穿(采购插头重新封装或采购全新高压电缆替换)
3、电缆芯线开路:发生于电缆芯线和高压插头焊接处(建议更换全新电缆)
故障原因
1、由于机器故障高压超过电缆的承受电压
2、制作质量,电缆芯线看路多属制作质量问题
3、由于机器使用时球管反复运动带动高压电缆头端反复折弯,使折弯处性能变差
4、绝缘材料性能
故障检测
1、离线检测:用绝缘测试仪(摇表)测绝缘电阻,用万用表测引线通断。
2、代换试验:用一对新电缆代换试验。
3、观察法:看电缆头端是否有击穿放电发黑的痕迹,用鼻子闻是否有臭味。
4、交换法:交换法是一种系统加载判断电缆故障一种简单有效的方法,同时交换球管端和高压油箱端+-两根电缆插头,用示波器检测KV+KV-MA+MA测试点波形,看故障波形是否在+-两端交换。如故障波形交换就可以判断出是高压电缆故障,波形不正常一端的高压电缆就有故障。
检测仪器
维修用绝缘测试仪,如 UNI-T UT502,或用变压器油耐压测试仪。 损坏严重的电缆故障好判断,有些电缆损坏的不严重,就不好判断。
