医用x射线滤线栅的四种切割效应

作者：admin 发布时间：2020-09-21 13:25点击：

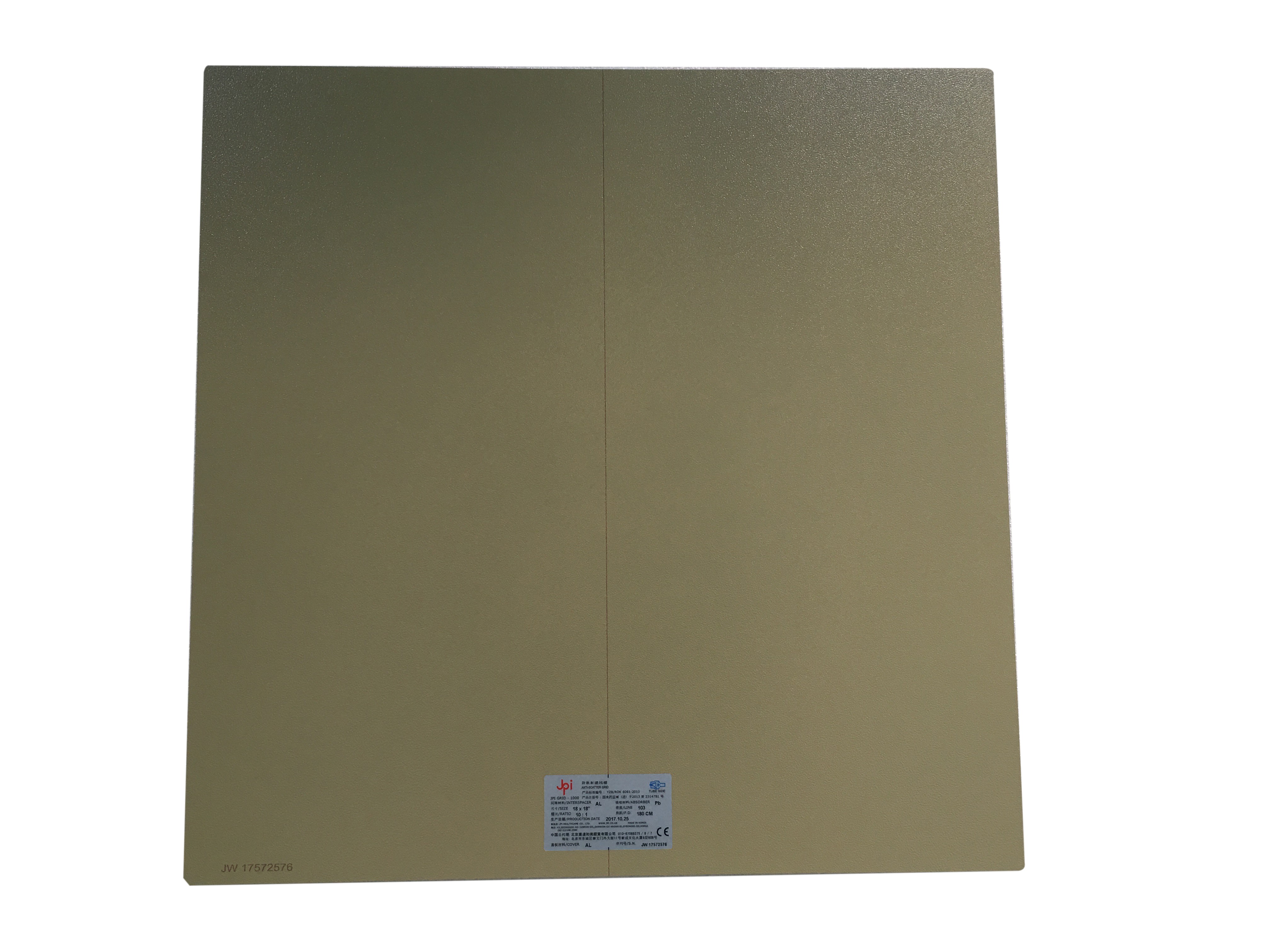

大家都知道滤线栅可以使图像变得更加清晰，并且可以吸收散乱的射线，主要应用于胸片架以及X光机上，下面就让我们一起来看看滤线栅的四种切割效应。

　　(1)聚焦栅倒置(upside-down grid)：照片中线部分呈现出密度，其余部分则无密度影像。

　　(2)侧向倾斜或侧向偏离栅焦距(off-level grid or off-center grid)：侧向倾斜栅焦距有两种情况。一是摄影距离与栅焦距一致，但是X线管焦点向一侧偏离了聚焦线(或聚焦点)；二是摄影距离与栅焦距一致，而栅平面不与X线中心线束垂直，向一侧倾斜了一定角度。此时，栅铅条切割同等量的原射线，因而产生一个密度均匀降低的影像。一般从照片影像上很难辨认出来，误认为是X线摄影条件不足所致。

　　(3)上、下偏离栅焦距(off-focus grid)：当X线管焦点对准栅中心，但其位于栅聚焦线上或下时，也会产生切割效应。X线管焦点在聚焦线(或点)之上时，它与栅平面的距离，称为远栅焦距离；X线管焦点在聚焦线(或点)之下时，它与栅平面的距离，称为近栅焦距离。若偏离距离相同时，近栅焦距离的切割效应造成的原射线的损失率大于远栅焦距离。

　　(4)双重偏离：侧向偏离及上、下偏离栅焦距同时发生，这是摄影中常遇到的一种情况。双重偏离可造成胶片不均匀照射，照片影像密度一边高一边低。

　　以上便是滤线栅的四种切割效应，如果您还有不明白的或者需要采购滤线栅欢迎致电：13356723728 （可加微信）
