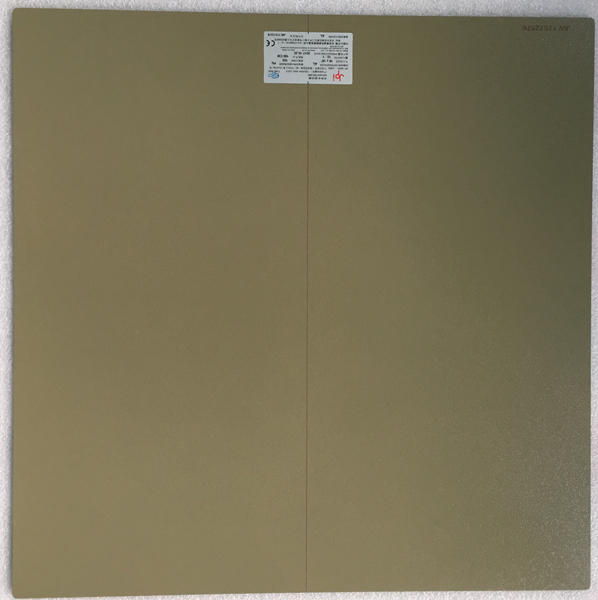

医用x射线滤线栅的详细介绍

       首先，滤线栅又称杂散射线滤过器、用途便是与x射线诊断设备配套使用，减少图像接收面散射辐射，增加x射线图像的清晰度。

滤线栅主要由高吸收x光的滤板和低吸收的缝隙材料组成，栅和缝隙并排排列。

主要参数：

01)焦距:铅条汇聚线与网格板的垂直距离，常用为100cm、130cm、150cm、180cm;

02) 栅格比:常用的是6:1,8:1,10:1,12:1,等等,比值越大,更好的吸收和散射光线的影响,但最初的x光的吸收也会增加。

一般选用原则为:普通栅格比为5-8，高潜摄影大于10-12;

03) 栅密度:单位距离:常用栅格密度为28/cm和44/cm，一般摄影活动滤网密度为20-30/cm，固定滤板大于40/cm;

滤线栅可以大体分为以下四类（按结构分类）：

01)收敛滤线栅:每个铅条都向焦点倾斜，即铅条延伸线集中在焦点上;

02)平行滤线栅:每根铅条在垂直面平行;

03)十字滤线栅:由两层平行网格组成，铅条方向为90度;

04)圆弧滤线栅:由中心向外等半径叠加而成的瓦片形状;

       如果您对放射科医疗成像设备感兴趣的话，请联系我们！TEL:13356723728 (微信同号)

​
