利用物理电子学和光学原理实现了X光影像增强器的工作原理。
简单地说,x射线穿透被照物体所形成的图像被投射到影像增强器的接收端,从而刺激影像增强器的接收端产生微弱的可见光像。该图像产生的光又刺激光电阴极产生电子,产生的电子在高压电场的作用下被加速聚焦到影像增强器的图像输出端。在电子和加速会聚的双重作用下,激发像影像增强器的像输出端荧光屏产生足够亮度的可见光像。输出屏产生的图像亮度足以使电子相机敏感,从而实现x射线信号→可见光信号→电信号的转换。转换成光学信号的电子图像可由摄像机任意处理,传输到其他地方用监视器观看,也实现了人机隔离,使操作者远离辐射。同时,由于影像增强器的电子加速激发原理,可以进一步影像增强器的亮度,从而大大降低患者被辐射剂量,从而达到减少辐射损伤的目的。

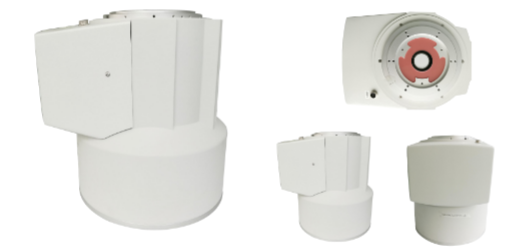

影像增强器
