骨科拍片对摄影平床有哪些特殊要求：角度、承重与配合 C 臂

作者：admin 发布时间：2026-10-14 16:44点击：

骨科拍片和常规胸片最大的区别是：它不是躺平拍一张就完事。斜位、应力位、负重位、术中透视，每个动作都在给摄影平床提要求。先买通用平床、装到骨科诊室才发现角度不够、床下挡 C 臂，是常见的返工原因。

一、角度：精度比范围更重要

骨科对床面角度有两类需求：一类是诊断投照位，腰椎斜位约 45°、颈椎开口位、踝关节应力位、髋关节轴位，都依赖稳定的成角关系；另一类是把患者从仰卧翻到接近立位，做负重位和全长脊柱拼接。

倾斜范围常见 ±15° 至 0~90°，但真正决定能不能用的是三点：
一是角度指示与实际角度的一致性，斜位偏 3°~5° 就可能显示不清椎弓根与椎间孔，直接导致重拍，刻度误差以 ≤1° 为宜，并且要在满载状态下复核，空载准、满载不准很常见；
二是锁定后的位移量，床面不应有明显回弹或下沉，否则同一患者前后两次片子没法对比；
三是低速微调能力，应力位往往只调 5°~10°，床面要能小步进动作，而不是一按到底。

二、承重：看动态载荷，不看标称数字

骨科患者体重分布更宽，还常带石膏、外固定架、牵引装置，这些都算载荷。标称 150200kg 的通用床，风险往往出在动态过程而非静态数字：患者抬上抬下的冲击载荷，一般按静载的 1.21.5 倍考虑；CPR 按压和牵引产生的是点载荷与侧向力，不是均匀分布；满载时的床面下沉量也要控制，下沉过大等于 SID 在变化，图像会失真。

骨科场景建议按均匀分布动态承重 250~300kg 以上选型，床面优先碳纤维：强度足够，射线衰减低，对低剂量下的软组织显示也更友好。

三、配合 C 臂：床下通透性是硬指标

术中透视是骨科平床和普通平床的分水岭。C 臂要围着患者转正位、侧位、斜位、切线位，床下只要有横梁或双立柱就会挡住旋转路径，只能挪开患者——手术中不可接受。

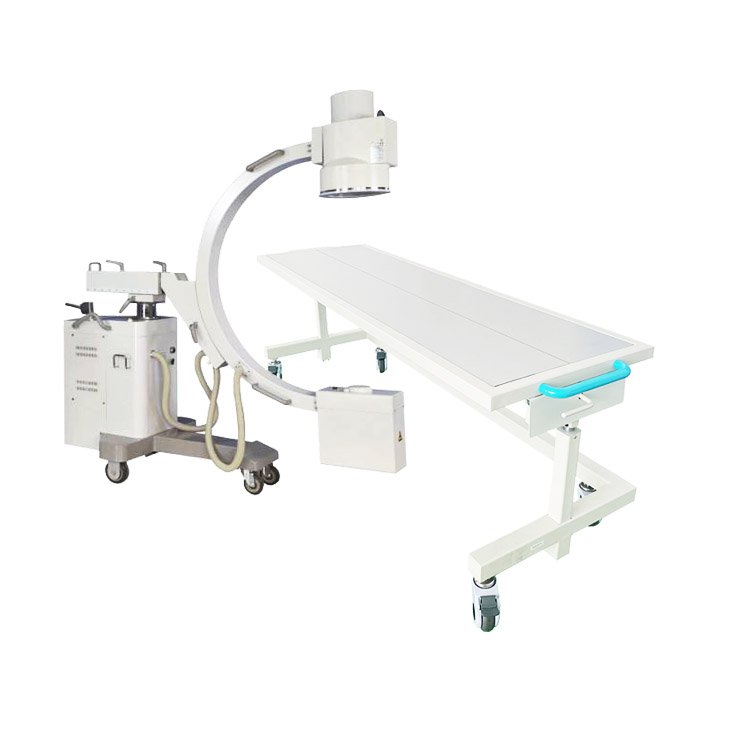

因此骨科、术中透视用平床的基本形态是单立柱悬臂式（岛式），床下完全通透，净空一般要求 ≥25~30cm，床面最低高度要低到 C 臂能顺利进入床下拍侧位。床面可透 X 线区域还要足够长，能覆盖骨盆到下肢全长，否则拼接摄影会缺段。

配套细节也别漏：浮动床面（电磁锁定）便于术中微调对位；纵横向移动行程要标清楚（纵向常见 ±40cm 量级）；C 臂与床体最好共享脚踏协议，避免两人同时踩踏造成碰撞；手术室环境下的接地阻抗、防液体进入（IPX4 以上）与 IEC 60601-1 合规同样要核对。
