什么是影像增强器？医用 X 光影像增强器工作原理详解

作者：admin 发布时间：2026-10-13 16:18点击：

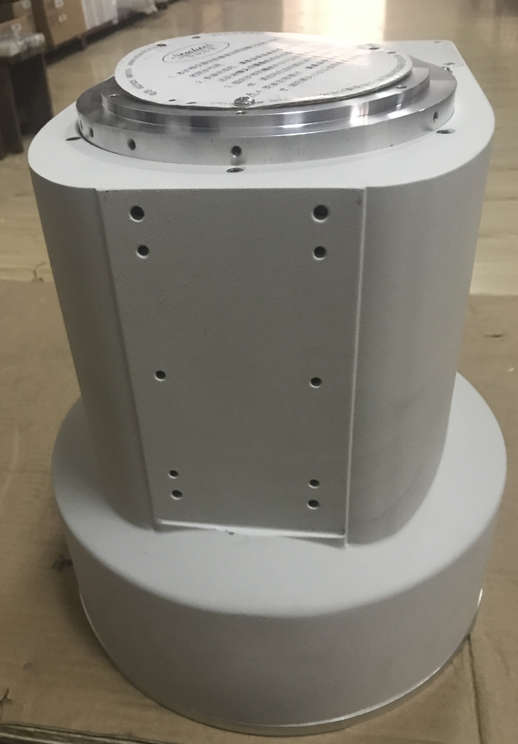

影像增强器（Image Intensifier，简称 II）是医用 X 光透视设备的核心真空成像器件，广泛配套在 C 臂机、胃肠透视机等动态 X 光设备上，主要作用是把穿过人体的微弱 X 射线信号，转化并放大为高亮度可见光图像，方便医生实时观察体内动态影像，是放射透视领域经典成像部件抖音百科。

影像增强器主体为密封真空玻璃管，核心结构包含输入屏、光电阴极、聚焦电极、阳极高压系统与输出屏五大组件，成像分为四个转换步骤。

第一步，X 射线转微光。穿过人体后的残余 X 射线入射到碘化铯（CsI）输入荧光屏，X 光子被吸收后激发产生微弱可见光，不同组织对 X 射线吸收差异，会在输入屏上形成对应的微光图像。

第二步，光信号转为电子信号。紧贴输入屏的光电阴极接收微光，通过光电效应释放光电子，光电子的分布强度与输入屏微光图像保持一致。

第三步，电子加速与聚焦。管内施加约 25kV 高压电场，光电子被阳极加速，同时聚焦电极形成电子透镜，将大面积电子图像收缩聚焦到尺寸更小的输出屏上，这一过程带来缩小增益，大幅提升图像亮度。

第四步，电子还原成高亮可见光。高速轰击输出荧光屏的光电子再次转化为可见光，最终输出亮度提升数千倍的可视化图像，再由摄像头采集传输至显示器，实现实时透视观看PubMed。

影像增强器总亮度增益来自通量增益与缩小增益两部分。受成像原理限制，图像会存在轻微枕形畸变，这也是它与平板探测器 FPD 最明显的区别。目前，虽然新款设备逐步采用平板探测器，但大量存量 C 臂、透视设备仍在使用影像增强器，医院设备维修、替换市场需求稳定。采购时，6 寸、9 寸、12 寸输入视野是选型最常用规格，需要结合设备型号与临床场景选择合适产品。
