NK-23XZ-Ⅳ X射线影像增强器9"

1、概述：

   华鼎电子®NK-23XZ-Ⅳ型X射线影像增强器是将Ｘ射线影像转换为可见光影像输出的电子设备。加装在X射线TV装置上，用于X射线透视、摄影。

2、结构：

   华鼎电子®NK-23XZ-Ⅳ型X射线影像增强器由X射线影像增倍管、管容器、内置于管容器的专用高压电源以及驱动高压电源的低压电源构成。

3、用途：

   华鼎电子®NK-23XZ-Ⅳ型X射线影像增强器的标称入射野尺寸为230mm（9 inch），主要适用于小C型臂（骨科）、胃肠机、数字机、工业轮胎轮毂检测等。

4、主要技术参数：

（1）光电性能：

     输入屏尺寸：230 mm

     有效入射野尺寸：215 mm

     输出影像直径：20 mm

     极限分辨率：52 Lp/cm

（2）低压电源性能参数：

     输入电压：86V ～ 265V

     输入电源频率：50Hz/60Hz

     输出电压：2.4V±0.5V

     输出电流（有效值）：1.5A

5、标准配置：

   ① 24V电源盒：1个   ② 24V电源线：2条

   ③ 接地线：1条       ④ 增强器：1只

   ⑤ 说明书：1本       ⑥ 合格证：1份

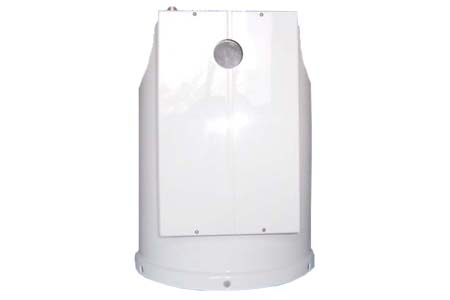

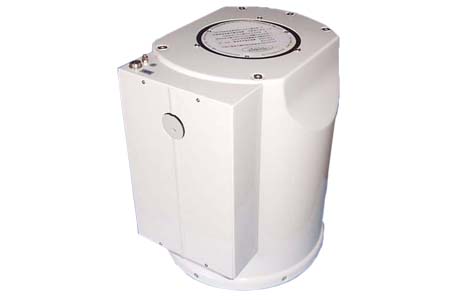

6、细节图：
