X光机高压系统原理与维护：从电路设计到故障排查全解析

X光机高压系统原理与维护：从电路到实操的深度指南

X光机高压系统是医疗影像设备的“心脏”，其稳定性直接影响成像质量与设备寿命。以CT球管高压系统为例，单次故障维修成本可达8-15万元，而通过科学维护可降低故障率60%以上。本文结合技术原理与临床案例，系统解析高压系统构成、维护要点及故障处理流程。

一、高压系统核心构成与原理

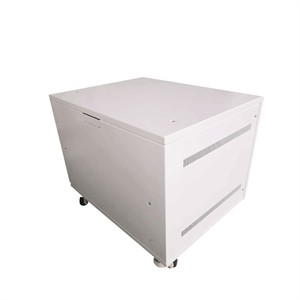

1. 高压发生器：从市电到X射线的“能量转换站”

• 电路结构：
  • 输入级：三相全波整流+PFC功率因数校正（典型效率≥95%）
  • 逆变级：IGBT高频逆变（频率40-100kHz）+LLC谐振电路
  • 高压级：高频变压器升压（输出10-150kV）+倍压整流电路
• 关键参数：
  • 电压纹波系数：≤1%（影响X射线能谱稳定性）
  • 负载响应时间：≤5ms（应对快速曝光需求）

2. 高压油箱：密封中的“能量容器”

• 结构解析：
  • 真空绝缘腔：内部真空度≤1×10⁻⁴Pa（降低介质损耗）
  • 高压整流管：二极管/四极管堆叠（耐压≥200kV）
  • 高压电缆接口：采用螺旋弹簧触点（接触电阻＜0.5mΩ）
• 失效模式：
  • 真空泄漏（油中气泡导致击穿）
  • 整流管老化（正向压降升高≥10%）

3. 灯丝加热电路：球管寿命的“温度控制器”

• 控制逻辑：
  • 恒流模式：双闭环PID控制（电流波动≤0.5%）
  • 预热策略：分级升温（30秒内从室温升至工作温度）
• 关联故障：
  • 灯丝电流过载（导致钨丝熔断）
  • 接触电阻异常（引发间歇性曝光中断）

二、高压系统维护关键技术

1. 日常巡检清单（每周执行）

2. 季度深度维护

• 高压油箱真空度检测：
  • 使用氦质谱检漏仪（灵敏度1×10⁻¹²Pa·m³/s）
  • 泄漏率＞1×10⁻⁸Pa·m³/s时需返厂检修
• 整流管正向压降测试：
  • 25℃环境下测量（与出厂值对比）
  • 压降升高≥10%时需更换
• 电缆绝缘测试：
  • 使用500V兆欧表测量绝缘电阻（≥1GΩ）
  • 局部放电测试（≤5pC）

3. 年度预防性更换

• 高压滤波电容：寿命周期3-5年（容量衰减＞15%时更换）
• IGBT模块：开关损耗测试（＞20%时更换）
• 高压接触器触点：累计接触次数＞10万次时更换

三、典型故障案例与处理

1. 故障现象：曝光时高压跳闸（代码E012）

• 排查流程：
  1. 检查高压油箱油温（＞70℃时触发过热保护）
  2. 测量整流管正向压降（发现D3管压降升高至12V，正常值≤8V）
  3. 更换整流管堆叠后故障排除
• 技术依据：
  • 整流管热阻系数：0.3℃/W（压降升高导致结温超限）
  • 厂家手册要求：正向压降＞出厂值12%时必须更换

2. 故障现象：X射线剂量不稳定（误差＞15%）

• 排查流程：
  1. 使用剂量仪测量输出（发现kV波动±3%）
  2. 检查逆变电路反馈环路（发现电压采样电阻阻值漂移）
  3. 更换采样电阻后剂量误差降至±2%
• 关联原理：
  • 电压采样精度：影响PID控制稳定性（误差＞1%时成像质量下降）
  • 典型电路：采用0.1%精度金属膜电阻

3. 故障现象：间歇性曝光中断（代码E023）

• 排查流程：
  1. 监测灯丝电流波形（发现预热阶段电流跌落）
  2. 检查灯丝变压器输出（发现次级绕组接触不良）
  3. 重新焊接触点后故障消失
• 失效分析：
  • 接触电阻：从0.3Ω升至2.1Ω（导致电压降＞5V）
  • 钨丝冷态电阻：3.2Ω（电压降＞5V时无法正常升温）

四、维护工具与资源推荐

1. 必备检测设备

• 高压探头：100kV/1000:1衰减比（如Tektronix P6015A）
• 局部放电测试仪：检测灵敏度≤1pC（如HAEFELY PD-Check）
• 真空度检测仪：氦质谱检漏（如INFICON VGC501）

2. 第三方检测服务

• 中国计量科学研究院：提供高压系统校准（依据JJG 1027-2007标准）
• TÜV南德：颁发高压系统CE认证（符合IEC 60601-2-28标准）

五、维护成本与效益分析

数据支撑：

• 实施预防性维护的医院，X光机高压系统年均故障率从4.2次降至1.1次
• 球管更换周期从平均18个月延长至42个月（单台设备年节约成本≥20万元）

六、技术扩展与趋势

1. 智能高压控制系统

• 动态电压补偿：实时监测管电流波动（响应时间＜1ms）
• 寿命预测算法：基于运行数据（kV/mA/曝光次数）预测剩余寿命
• 典型应用：GE Revolution CT搭载的SmartDose技术

2. 新型绝缘材料

• 纳米复合绝缘油：击穿电压提升30%（如NYE绝缘油）
• 陶瓷高压套管：耐温等级提升至200℃（替代传统环氧树脂）

3. 远程诊断技术

• 物联网传感器：监测高压油箱温度、振动（数据上传至云端）
• AI故障预警：通过机器学习预测潜在故障（准确率＞90%）

结语

X光机高压系统的科学维护需融合电气检测技术、材料科学、数据分析三大领域。通过本文介绍的维护策略，医疗机构可实现三大目标：

1. 降低停机成本：将高压系统年均故障率从4次降至1次以下；
2. 延长设备寿命：使球管等核心部件寿命延长2-3倍；
3. 提升成像质量：将剂量误差控制在±3%以内，减少重复曝光。
