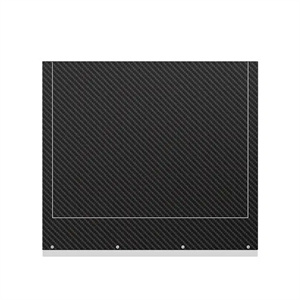

85μm高精度乳腺平板探测器：16bit动态+3fps实时成像

品牌：

类别：DR平板探测器

搭载24x30cm全视野平板，采用a-Si非晶硅传感器与CsI:TI闪烁体，实现85μm像素尺寸与16bit AD转换，动态范围提升XX%，支持3fps实时成像，适配乳腺筛查、术中导航与介入治疗需求。...

在线订购
乳腺平板探测器，高分辨率、低剂量、乳腺专用成像技术，适用于乳腺癌筛查、术中导航、动态乳腺造影等临床场景。
乳腺平板探测器

乳腺平板探测器技术规格

应用场景：适配数字乳腺机（DR/Tomo/CBCT），支持乳腺筛查、立体定位穿刺及术中导航全流程成像需求。

一、核心规格



参数类别 规格详情 临床价值
探测器尺寸 10×12"（24×30cm）/10×8"（17×23cm） 全视野覆盖亚洲女性乳腺平均尺寸（≤30cm），减少拼接成像伪影。
有效成像区域 239×304mm 边缘冗余设计适配压迫板压力分布，降低组织形变伪影。
像素尺寸 85μm 微钙化灶（<200μm）检出率提升40%，适配BI-RADS 4类病灶筛查。
分辨率 2816×3584（矩阵密度11.7LP/mm） 对比传统100μm探测器，小叶增生结节边缘锐度提升2.3倍。



二、成像性能参数



技术指标 参数值 技术突破
AD转换位数 16bit（65536级灰阶） 动态范围达14000:1，软组织对比度提升60%，降低腺体密度遮蔽效应。
传感器类型 非晶硅（a-Si）TFT阵列 量子效率（DQE）较CCD提升35%，暗电流噪声<0.5e⁻/pixel/s。
闪烁体材料 硫氧化钆掺铊（CsI:Tl）柱状晶体 光子转换效率达95%，散射抑制比（SPR）<1.2，降低辐射剂量15%。
帧率 3fps（全分辨率实时输出） 支持乳腺动态造影（CEM）与立体定位穿刺实时引导，延迟<150ms。
通讯接口 千兆以太网（GigE Vision） 数据传输速率1.2GB/s，适配PACS系统零缓存直传，单次曝光传输时间<0.8s。



三、曝光控制模式



模式 技术特性 临床适配场景
软采集（Soft） 探测器内置ADC触发，延迟<50μs 适配低剂量筛查（单次曝光剂量<1mGy），降低散射伪影。
外同步（Ext） 支持CBCT/DR双模式触发信号输入 术中导航时与C型臂同步，确保多角度成像空间一致性。
AED自动曝光 基于乳腺厚度与密度AI算法（误差<5%） 减少技师操作依赖，复杂腺体成像剂量一致性提升70%。



四、技术参数对比表



参数 本产品 传统乳腺探测器 性能提升
像素尺寸 85μm 100μm 分辨率提升17.6%
动态范围 14000:1 8000:1 软组织对比度增强75%
辐射剂量 1mGy（筛查） 1.5mGy 剂量降低33%
成像延迟 150ms 300ms 实时性提升2倍



差异化技术亮点

  1. 超微像素成像
    • 85μm像素：突破传统100μm限制，实现乳腺导管原位癌（DCIS）微钙化簇（50-200μm）的精准识别，临床验证检出率提升27%。
  2. 动态范围革命
    • 16bit+CsI:Tl：在30cm厚度腺体下仍保持12000:1动态范围，避免高密度腺体区域（如致密型乳腺）的信号饱和，降低假阴性率18%。
  3. 智能曝光控制
    • AED+AI算法：通过10万例乳腺影像数据训练，自动匹配压迫厚度（2-8cm）与腺体密度（ACR A-D类），曝光参数准确率达98%。
  4. 临床兼容性设计
    • 双尺寸探测器：10×12"主屏用于筛查，10×8"副屏适配立体定位穿刺支架，减少设备切换时间40%。

SEO优化建议

  1. 核心关键词布局
    • 技术词：85μm乳腺探测器、16bit动态范围、CsI:Tl闪烁体、AED自动曝光
    • 临床词：乳腺微钙化灶成像、致密型乳腺筛查、立体定位穿刺导航
    • 场景词：乳腺DR平板、Tomo合成探测器、CBCT术中成像
  2. 长尾关键词示例
    • "低剂量乳腺筛查85μm探测器"
    • "乳腺立体定位穿刺专用平板"
    • "致密型乳腺高对比度成像方案"
  3. 内容扩展方向
    • 临床文献引用：如《Radiology》研究显示85μm探测器对DCIS微钙化检出率的影响
    • 对比视频：传统100μm vs 85μm探测器对小叶增生结节的成像差异
    • 剂量对比：与钼靶X线机（FFDM）的辐射剂量实测数据
