数字化x射线影像系统束光器故障

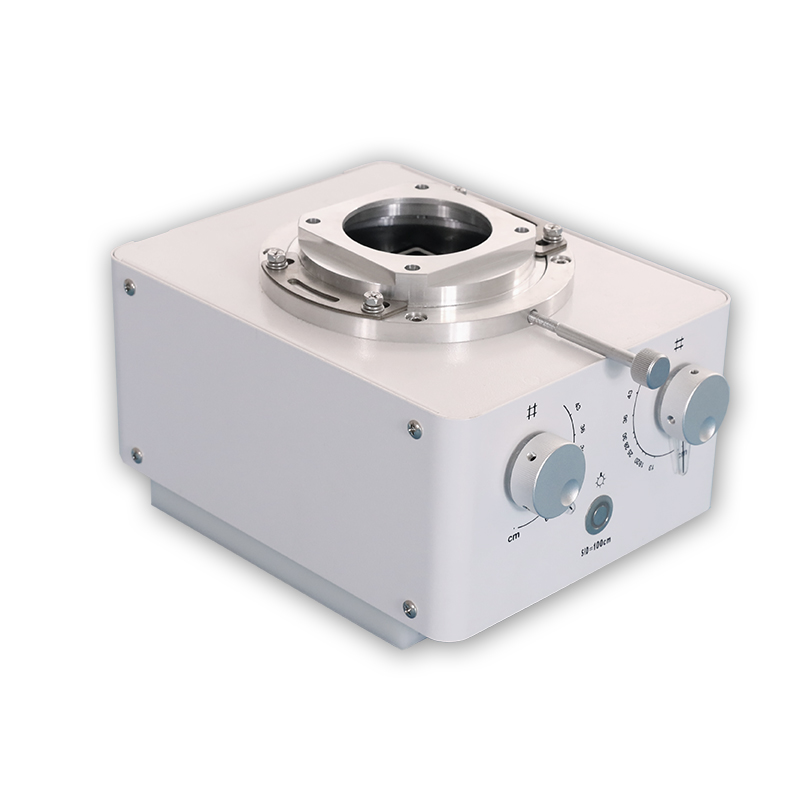

　　束光器是数字X射线系统必备组件，使用过程中难免会遇到一些故障。

　　下面给大家分享一下之前的维修案例。

　　DR开机时系统正常，不能曝光。

　　故障分析应是束光器问题，束光器内有异常的咔嚓咔嚓的声音，感觉束光器内部有部件被卡住了。为了看清束光器内部的问题，我们将束光器的外壳拆开。看到束光器内部的滤过板发生故障，无法正常升降。仔细检查后发现，在第一块滤过板边角上的铜片有一点点的卷曲，在上升的过程中勾住了第二块滤过板。

　　故障处理：我们用尖嘴钳轻轻的将滤过板弯曲变形的边角慢慢拉直，使他恢复原样，合上束光器盖子，机器正常曝光。

　　讨论：由于束光器内部的滤过板依次升降，升降时第1片铜片的倒角带动第2片铜片，依次类推，如果驱动时力度稍有偏差，铜片倒角就会引起变形。操作人员在日常使用中如果发现轻度电机异响，即可检查调整设备工作环境，防止进一步发展铜片变形加剧，导致束光器工作异常。

　    故障现象束光器不亮

　　故障分析：有的束光器为卤素灯，有的是LED灯。卤素灯束光器灯泡规格为12V 100W/150W ，由于功率较大，容易造成灯丝烧断，属于消耗品。

　　此故障判断比较容易，只需要测量一下灯泡的通路，再量一下给灯泡供电的直流电压即可。

　　首先是断电。如果之前束光器还在工作，灯泡是刚坏的，灯泡余温会很高，请等灯泡冷却。

　　正式拆解：

　　一、 把束光器面前的两条起固定作用的金属条拆下，一共6颗，此台设备是梅花螺丝，请带好专用工具。

　　二、 上下各一颗长一字螺丝，请拆掉。

　　三、 上下两个控制遮光板的旋钮，直接拔掉。

　　四、 拆完这些，外壳就可以拿下来了。但要注意一点，有些DR会自带皮尺， 小心不要弄坏。

　　五、接下来拆里面，其实到这一步就已经可以通过测量，来判断究竟是供电出了问题，还是灯泡本身损坏。只需要拔掉接插件，测一下灯泡端是否通联就行。这次我们是要换灯泡，继续拆掉四颗螺丝。

　　六、拔掉电源，拧开剩下的螺丝，灯泡就在里面。

　　七、拧掉最后的两颗螺丝, 灯泡就拿出来了，新购灯泡是没有底座的， 直接插到原底座上。完工后，逆向操作装好。

　　断电操作的行为规范是必须严格遵守的。

　　在维修过程中有一点需特别注意—安装灯泡时，千万不要用手摸!

　　在灯泡点亮后，电能转化为光能这一过程中，将会产生极高的温度，灯泡的灯丝温度可迅速达到3000℃，表面玻璃温度也可达到500℃。因此，在更换灯泡时如手接触灯泡表面玻璃，所留下的指纹(内含尘埃或油渍)将在灯泡点亮后在玻璃表面上燃烧，其在发热时因热胀不均匀，会影响灯的寿命甚至导致灯泡炸裂。

　　故在操作时要准备一副全新的一次性手套。如果实在没有条件，利用灯泡本身防静电包装，只露出插脚，隔着包装完成安装即可。
