NK5761HD-P1P5型高压电源使用说明

NK5761HD-P1P5型高压电源是为了替代东芝VP-33314型高压电源而设计的。其外形、安装尺寸以及输入、输出特性与原装电源基本相同，可以替换使用，在稳定性和可靠性方面有独到之处。电源分为主电源板（安装在影像增强器内部）和调节板两块：

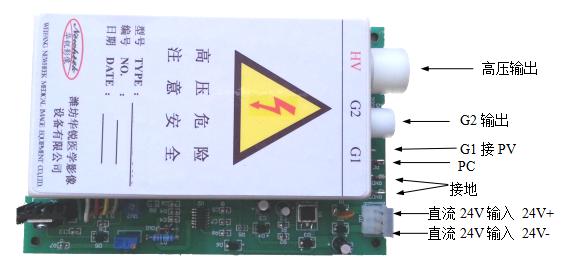

一、主电源板：

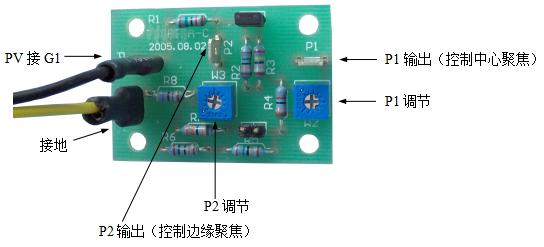

二、 调节板：

三、 替换方法：

1．打开影像增强器，拆除原主电源板上的接线，然后用新的主电源板替换原有的电源板，并且按原样安装固定。

2．将增强器的HV高压线按原样插入本电源的高压输出接头。注意必须插到底！

3．将增强器的G2线按原样插入本电源的G2输出插头。

4．调节板一般不用调换，将调节板上PV按原样与G1相连。

5．将调节板上的接地点按原样与主电源的接地点相连。

6．将增强器上的阴极线E和黄绿色接地线插头，插到主电源上的另外两个接地点插座上。

7．将直流24V电源线接入。红线为+24V，黑线为0V（原有的电源插头也可以相配）。

注意：调节板P1、P2的输出电压设计与原装电源略有不同，连线时请注意区分

四、调节方法：

  如果使用原有的调节板一般不用调节，当图像不够清晰时可以先仔细调节P1（中心聚焦）的调节电位器至图像基本清楚，然后微调P2（边缘聚焦）的调节电位器使图像达到清晰。

  使用中如有问题请拨打潍坊华鼎电子技术有限公司技术服务热线:  0536-8322186或13356723728
