输入DC24V直流电源,输出五组电压分别为:
HV--30KV;
G4--3KV;
G3--(1.5KV~13KV);
G2--(400V~1200V);
G1--(4V~320V)。
其中G3,G2,G1都分为三档预置,分别供9″,6″,4.5″时用。

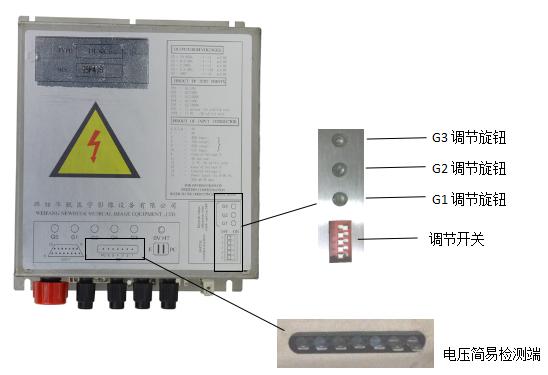

一、高压电源TH-30C3输出接线方法:
1. HV接影像增强器的阳极,电压调节固定在30KV;
2. G4接影像增强器的泵电极,电压固定在3KV左右;
3. G3接视野控制电极,有三种模式:
常规模式为9″电压设定在3.2KV;
模式一为6″ 电压设定在6.5KV;
模式二为4.5″电压设定在10KV。
G3用来调节视野即影像增强器图像的大小。(使用G3调节旋钮调节)
4. G2接第二聚焦电极,也有三种模式:
常规模式为9″时的聚焦调节,预制在650V;
模式一为6″时的聚焦调节,预制在720V;
模式二为4.5″时的聚焦调节,预制在580V。
G2聚焦调节是用来调影像增强器图像中心部位的清晰度。(使用G2调节旋钮调节)
5.G1接第一聚焦电极,也有三种模式:
常规模式为9″时的聚焦调节,预制在140V;
模式一为6″时的聚焦调节,预制在150V;
模式二为4″时的聚焦调节,预制在160V。
G1聚焦调节是用来调节影像增强器图像边缘的清晰度。(使用G1调节旋钮调节)
二、高压电源TH-30C3输入接线方法:
输入用15芯接插件接线,接线方法如下:
15芯接+24V;
14芯为模式二6″;
6芯为模式三4.5″;
8芯接0V;
其中,9芯与1芯除个别厂家的X光机外一般不用。
三、视野控制模式如下图:
使用6寸时,请将引脚绿线(14#)与24V电源相连,其它线悬空
使用4.5寸时,请将引脚蓝线(6#)与24V电源相连,其它线悬空
注意:1、调节电压时要将调节开关调至OFF。
2、在没有高压静电计的情况下可通过电压简易检测端测量千伏高压, 测得数据应按如下公式进行
换算。
