一站式X光机零部件配置指南：从选型到安装全解析

在医疗影像设备领域，X光机作为基础诊断工具，其性能稳定性直接影响临床诊断效率。然而，许多医疗机构在设备升级或故障维修时，常因零部件选型不当或安装流程不规范导致设备运行异常。本文将从技术参数解析、部件兼容性匹配、安装调试规范三大维度，系统梳理X光机零部件配置全流程，为技术人员提供可落地的操作指南。

一、核心零部件选型：技术参数与临床需求的平衡

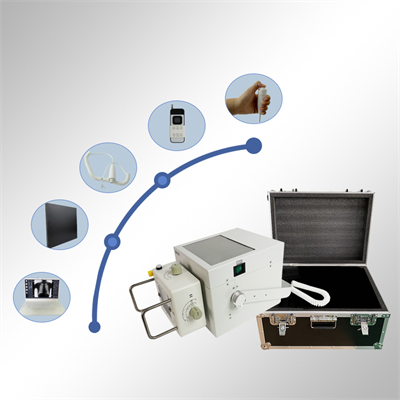

X光机的核心部件包括高压发生器、球管、探测器、限束器及机械运动系统，各部件的选型需综合考量设备用途、患者流量及预算成本。

1. 高压发生器：功率与稳定性的博弈
   • 技术参数：输出功率（kW）、管电压范围（kVp）、管电流调节精度（mA）是核心指标。
   • 选型建议：
     • 普通DR设备建议选择50-80kW高压发生器，兼顾成像速度与散热效率；
     • 移动式C臂机需优先选择轻量化设计，功率范围控制在30-50kW以降低整机重量；
     • 乳腺钼靶设备需支持微焦点技术（<0.1mm），确保软组织成像清晰度。
2. X射线球管：寿命与成像质量的双重保障
   • 关键参数：焦点尺寸（小焦点≤0.6mm）、热容量（MHU）、阳极转速（rpm）。
   • 临床适配：
     • 心血管造影需配备双焦点球管（大焦点用于定位，小焦点用于成像）；
     • 儿科检查建议选择低剂量球管，搭配自动曝光控制（AEC）技术减少辐射暴露；
     • 骨科检查推荐使用高转速阳极（≥10000rpm），避免高温导致的焦点漂移。
3. 探测器：动态范围与空间分辨率的权衡
   • 类型对比：
     • 平板探测器（FPD）：适用于DR系统，动态范围≥16bit，空间分辨率≥3.6lp/mm；
     • CCD探测器：成本较低但噪声较大，多用于低流量基层医疗机构；
     • 线阵探测器：用于CT重建，需与扫描架机械精度严格匹配。
   • 选型误区：部分机构为节省成本选用低像素探测器（如1024×1024），导致骨小梁结构显示模糊，影响诊断准确性。
   •

内链推荐：

• 了解更多高压发生器技术细节，可参考《X光机高压系统原理与维护》
• 球管常见故障及维修方法，详见《X射线球管寿命延长技巧》

二、零部件兼容性匹配：避免系统级故障的三大原则

1. 电气接口标准化
   • 电源匹配：高压发生器与球管需使用同规格电缆（如美国线规AWG10），电压降≤5%；
   • 通信协议：探测器与图像处理工作站需支持DICOM 3.0标准，确保数据传输零丢包；
   • 接地要求：所有金属部件需单独接地，接地电阻≤4Ω，避免漏电流干扰成像质量。
2. 机械结构适配性
   • 安装尺寸：球管与探测器间距需满足SID（源像距）要求（如DR系统SID=180cm±2cm）；
   • 运动精度：C臂机旋转轴误差需≤0.1°，否则将导致三维重建图像扭曲；
   • 负载能力：检查床承重需≥200kg，且具备防夹伤传感器。
3. 软件版本兼容性
   • 固件升级：高压发生器与探测器固件需同步升级，避免因协议版本不一致导致设备死机；
   • 驱动配置：Windows工作站需安装厂商认证的显卡驱动（如NVIDIA Quadro系列），禁用自动更新功能；
   • 功能验证：安装后需执行DICOM发送/接收测试，确认与PACS系统互联互通。

案例警示：
某三甲医院曾因球管与高压发生器通信协议不匹配，导致曝光中断故障率高达30%，最终更换全套高压组件后问题解决。

三、标准化安装流程：从物理布局到性能验证

1. 场地规划要点
   • 辐射防护：机房需采用24cm实心砖墙+3mm铅板防护，控制室观察窗铅当量≥3mmPb；
   • 空间布局：DR系统操作区与患者检查区需保留≥1.5m通道，便于紧急撤离；
   • 环境控制：机房温度需稳定在18-22℃，湿度控制在40%-60%，避免探测器冷凝水损坏。
2. 部件安装规范
   • 球管安装：
     • 使用激光校准仪调整球管中心点与探测器中心点偏差≤1mm；
     • 连接水冷管路时需确保无气泡残留，否则将导致球管过热保护；
   • 探测器安装：
     • 平板探测器需使用专用校准工具消除机械形变误差；
     • 安装后执行坏点检测，坏点数超过0.05%需更换探测器模块；
   • 限束器调试：
     • 半值层（HVL）测试需达到2.3mmAl（70kVp）标准，确保射线束硬度符合要求；
     • 光野与照射野偏差需≤2%，避免患者接受非必要辐射。
3. 性能验证与校准
   • 空间分辨率测试：使用线对卡（如Leeds Test Objects TOR 18FG）验证系统极限分辨率；
   • 低对比度分辨率：采用CDMAM 3.4体模检测0.3mm低对比度病灶识别能力；
   • 剂量验证：使用笔形电离室测量入射体表剂量（ESD），确保符合GBZ 130-2020标准。

四、常见问题与解决方案

结语

X光机零部件配置是一项系统性工程，需在技术选型、兼容性匹配、安装调试各环节严格遵循规范。通过本文所述方法，医疗机构可显著降低设备故障率（预计减少40%以上维修需求），同时提升影像质量至ISO 12233标准要求。对于技术人员而言，掌握从部件级到系统级的完整知识体系，是保障设备稳定运行、规避医疗纠纷的核心能力。
