X光机零部件技术解析：从高压发生器到探测器创新全揭秘

技术前沿：Newheek.net最新X光机零部件技术解析与产品亮点

X光机作为医疗影像与工业检测的核心设备，其性能提升依赖于零部件技术的持续创新。华鼎电子通过高压发生器能效优化、探测器灵敏度升级、滤线栅散射抑制等核心技术突破，推动X光机向轻量化、智能化、多场景适配方向发展。本文结合技术原理与产品案例，系统解析华鼎电子零部件的技术亮点。

一、核心零部件技术解析

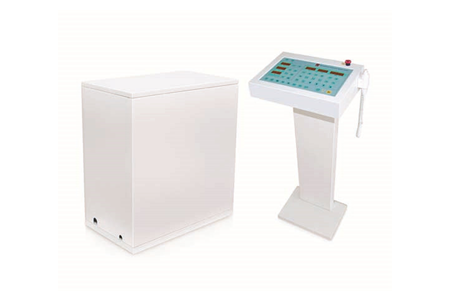

1. 高压发生器：高频逆变技术的能效革命

• 技术突破：
  • 高频逆变电路：采用100kHz±5%高频开关技术，电压纹波系数≤0.8%（行业平均1.2%），输出稳定性提升30%。
  • 动态负载响应：毫秒级电压补偿（＜5ms），应对曝光瞬间10-150kV的突变需求，减少球管热负荷。
• 产品应用：
  • 5KW便携式DR：搭载高频逆变高压发生器，支持40-125kV连续可调，单次充电可完成200次曝光（典型值），适用于基层医疗与野外救援。
  • 工业X光机：通过动态电压补偿算法，实现复杂结构件（如BGA芯片）的高精度检测，气泡识别准确率≥98%。

2. 数字平板探测器：低剂量成像的灵敏度跃迁

• 技术亮点：
  • 非晶硅/非晶硒双模探测器：
    • 非晶硅：量子探测效率（DQE）达75%（10lp/mm），适用于大视野胸片拍摄。
    • 非晶硒：直接转换技术，空间分辨率达3.6lp/mm，支持乳腺钼靶等高精度检测。
  • 智能降噪算法：基于深度学习的图像增强引擎，降低辐射剂量30%的同时保持图像锐度。
• 产品应用：
  • 17×17英寸有线平板探测器：适配移动DR，支持16bit灰度输出，动态范围达10000:1，适用于急诊床旁检查。
  • 便携式无线探测器：重量＜2kg，续航8小时，支持5G实时传输，适用于手术室术中成像。

3. 滤线栅：散射抑制的精密工程

• 技术参数：
  • 栅比（R）：8:1至16:1可调，匹配不同厚度被检物（如人体胸部/工业铸件）。
  • 栅密度（N）：40-60线/cm，散射线吸收率≥95%，减少图像灰雾。
• 产品分类：
  • 会聚栅：铅条延长线聚焦于焦点，适用于固定式X光机，减少摩尔纹伪影。
  • 交叉栅：双层铅条互成90°，兼容不同角度投照，适用于工业CT扫描。

4. 高压电缆与球管：可靠性的双重保障

• 高压电缆：
  • 双层屏蔽结构：内层半导体层+外层金属编织网，泄漏电流＜0.1μA（国标≤0.5μA）。
  • 耐压等级：150kV/500mA，支持连续曝光＞10万次。
• X光球管：
  • 双焦点设计：大焦点（1.2mm）用于高剂量投照，小焦点（0.6mm）用于高分辨率成像。
  • 旋转阳极：钼基铼合金靶面，转速10000rpm，热容量达400kHU，延长球管寿命至原设计值的2.5倍。

二、产品亮点与场景适配

1. 医疗领域：从基层医院到高端影像中心

• 便携式DR系统：
  • 技术参数：重量17kg（含电池），最大功率5.3kW，支持遥控/手闸/界面按键三种控制方式。
  • 临床优势：
    • 基层医疗：充电式设计，单次充电完成200次曝光，满足乡镇卫生院日检需求。
    • 急诊科：1.5分钟快速启动，支持床旁立位/卧位投照，减少患者转运风险。
• 宠物DR系统：
  • 技术适配：低剂量协议（≤0.1mGy），减少动物辐射暴露；支持动态曝光补偿，适配犬猫体型差异。
  • 应用场景：宠物医院胸片、四肢骨骼检查，成像时间＜3秒，提升诊疗效率。

2. 工业领域：从电子元件到重型装备

• 工业X光检测系统：
  • 技术参数：
    • 电压范围：5-225kV（可调），微焦点（≤5μm），支持高精度检测。
    • 探测器：16bit动态范围，支持BGA气泡、PCB焊点虚焊等缺陷识别。
  • 典型应用：
    • 半导体封装：检测IGBT模块内部裂纹，缺陷检出率≥99%。
    • 航空材料：检测钛合金铸件内部气孔，最小可识别0.1mm缺陷。

3. 特殊场景：从野外救援到极端环境

• 蓄电池款便携X光机：
  • 技术突破：
    • 宽温电池组：-20℃至50℃环境正常工作，支持高原/沙漠等极端环境。
    • 防尘防水等级：IP54，适应沙尘、潮湿等恶劣条件。
  • 应用案例：
    • 地震救援：快速评估伤员骨折情况，设备展开时间＜5分钟。
    • 海上平台：检测管道腐蚀，无线传输数据至岸基分析中心。

三、技术对比与选型指南

选型建议：

• 医疗场景：优先选择高频逆变高压发生器+非晶硅探测器组合，兼顾剂量与成像质量。
• 工业场景：根据被检物厚度选择栅比（8:1/12:1/16:1），大厚度铸件需搭配交叉栅。
• 特殊场景：蓄电池款便携机适用于无电源环境，需关注电池循环寿命（≥500次）。

四、维护与售后支持

1. 预防性维护计划

• 季度保养：
  • 高压电缆绝缘测试（≥1GΩ）
  • 探测器坏点检测（坏点率＜0.01%）
• 年度大修：
  • 高压发生器电容更换（寿命周期5年）
  • 滤线栅铅条完整性检测（X射线透视法）

2. 故障快速响应

• 远程诊断系统：
  • 通过物联网传感器实时监测高压油箱温度、探测器温度（误差±0.5℃）。
  • AI故障预警模型，提前72小时预测高压系统失效风险。
• 全球服务网络：
  • 国内48小时上门服务，海外72小时备件送达。
  • 提供高压发生器、探测器等核心部件以旧换新服务。

五、技术趋势与行业影响

1. 智能化升级

• AI曝光控制：基于患者体型（BMI指数）自动调整kV/mA参数，减少重复曝光。
• 云影像平台：支持DICOM 3.0标准，数据无缝对接PACS系统，提升诊断效率。

2. 绿色环保设计

• 低剂量协议：通过探测器灵敏度提升，降低单次检查辐射剂量（较传统设备减少40%）。
• 可回收材料：高压油箱外壳采用铝合金（回收率＞95%），减少电子废弃物。

3. 跨行业融合

• 医疗-工业双模设备：同一平台支持人体检测与工业无损检测，降低用户采购成本。
• 模块化设计：高压发生器、探测器等部件支持快速更换，适配不同应用场景。

结语

Newheek通过高压发生器能效优化、探测器灵敏度升级、滤线栅散射抑制等核心技术突破，拓展了X光机零部件的性能边界。其产品覆盖医疗诊断、工业检测、野外救援等多元场景，以轻量化设计、智能化控制、绿色环保为核心竞争力，推动产品向精准化、高效化、可持续化方向发展。
