限束器怎么用？基础使用方法说明

作者：潍坊华鼎电子技术发布时间：2025-10-25 16:08点击：

　　之前我们知道了限束器要搭配 X 线设备用，可具体到操作上，很多人会问：“限束器到底怎么调？步骤复杂吗？” 其实它的基础使用方法很简单，核心就是 “根据检查部位调准照射范围”，不用复杂操作。下面就按实际检查中的操作流程，一步步讲清楚，让你一看就会。

　　一、先做准备：确认设备状态，明确检查需求

　　用限束器前，得先做好两件基础准备，避免操作失误：

　　1. 检查限束器与 X 线设备的连接状态

　　限束器通常固定在 X 线球管出口处，使用前要先确认它的安装是否牢固 —— 比如看外壳有没有松动、连接螺丝是否拧紧，避免调节时限束器移位，影响照射精度。同时要打开 X 线设备电源，让限束器通电（部分手动款不用通电，但现代主流机型多为电动款，需要通电才能调节），确认指示灯正常亮起，说明设备处于可操作状态。

　　2. 明确检查部位，确定目标照射范围

　　根据患者要做的检查项目，先确定需要照射的部位大小 —— 比如拍手部骨折片，目标范围就是手部（约 10×15 厘米）；拍胸部正位片，目标范围是胸廓（约 35×43 厘米）。可以参考临床常用的 “检查部位尺寸表”，也能通过观察患者实际部位大小估算，心里先有个 “大概范围”，调节时更有方向。

　　二、核心操作：调节照射范围，分 “手动款” 和 “电动款”

　　限束器主要分 “手动调节” 和 “电动调节” 两种，操作方法略有不同，但核心都是 “控制铅板开合，调整开口大小”，下面分别说明：

　　1. 手动调节款：靠旋钮直接控范围，适合简单场景

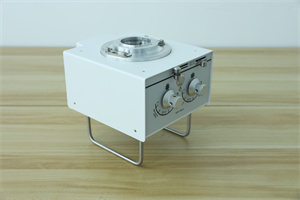

　　手动款限束器外壳上会有 1-2 个调节旋钮，通常标有 “上下”“左右” 或 “宽度”“高度” 字样，操作时按这两步来：

　　第一步：调开口大小：比如要拍手部片，先转动 “宽度” 旋钮，让限束器的左右铅板慢慢靠近，直到开口宽度和手部宽度差不多（约 10 厘米）；再转动 “高度” 旋钮，调节上下铅板，让开口高度和手部长度匹配（约 15 厘米）。调节时可以盯着限束器的开口，也能看外壳上的刻度（部分手动款有简易刻度），确保开口正好覆盖目标部位。

　　第二步：对齐检查部位：调节完开口后，移动 X 线球管或让患者调整体位，让限束器的开口正好对准要检查的部位 —— 比如拍左手骨折，就把开口对准左手，确保手部完全在开口范围内，没有超出也没有遗漏。

　　这类限束器常见于传统 CR 设备或基层医院的简易 X 线机，操作直接，不用复杂设置，适合简单的四肢、胸部检查。

　　2. 电动调节款：靠按钮 / 控制台控范围，精准又方便

　　现在大部分医院用的是电动款限束器，操作更精准，能通过设备控制台或限束器自带的按钮调节，步骤更清晰：

　　第一步：在控制台输入参数（或直接按钮调节）：比如拍腰椎片，先在 X 线机控制台上选择 “腰椎正位” 模式，系统会自动推荐开口大小（约 15×20 厘米），限束器会自动调节铅板开合，达到推荐尺寸；如果需要微调，也能按控制台的 “+”“-” 按钮（对应开口变大、变小），或直接按限束器外壳上的 “上下左右” 按钮，实时调整开口，直到符合需求。

　　第二步：用激光定位灯精准对齐：电动款限束器基本都带激光定位灯，打开后会在患者身上投射出和开口大小一致的 “激光框”。比如拍膝关节片，让患者屈膝后，移动 X 线球管，直到激光框正好框住膝关节，确保膝关节完全在激光框内，这样照射范围就精准了，不用反复确认。

　　第三步：确认并锁定：调整好后，按控制台的 “确认” 键，限束器会锁定当前开口大小，避免检查过程中移位。如果需要换部位检查（比如从拍胸部换成拍手部），重复上述步骤，重新调节开口即可。

　　电动款操作更省力，精度也更高，适合乳腺、牙科等对范围控制要求严格的检查场景。

　　三、关键注意：2 个细节别忽略，确保操作准确

　　用限束器时，有两个小细节很重要，能避免出错：

　　1. 调节后要 “二次确认” 开口与部位的匹配度

　　不管是手动款还是电动款，调节完后都要再看一眼 —— 比如拍牙科根尖片，确认限束器开口只覆盖 1 颗牙齿，没有把旁边的牙龈或舌头包含进去；拍乳腺片时，确认开口正好覆盖单侧乳腺，没有超出到胸部其他部位，避免因开口不准导致辐射多余或影像漏拍。

　　2. 不同设备搭配时，注意 “同步调节”

　　如果限束器搭配的是需要移动的 X 线设备（如 C 型臂 X 线机），移动设备时要注意限束器的位置 —— 比如手术中用 C 型臂定位时，移动 C 型臂的同时，要同步微调限束器的开口或角度，确保开口始终对准手术部位，避免因设备移动导致照射范围偏移。

　　四、总结：基础操作就 3 步，简单好上手

　　不用记复杂原理，限束器的基础使用方法总结下来就是：

　　准备：确认设备通电牢固，明确检查部位大小；

　　调节：手动款转旋钮、电动款按按钮，调好开口大小；

　　对齐：用激光灯或直接观察，让开口对准目标部位。

　　其实它的操作逻辑和 “调相机镜头焦距” 有点像，都是 “对准目标、调好范围”，熟练后几分钟就能完成一次调节。掌握这些基础方法，不管是医护人员日常操作，还是理解检查流程，都能更轻松。
