限束器和 X 线机怎么配合？搭配方式说明

作者：潍坊华鼎电子技术发布时间：2025-10-25 16:35点击：

　　在放射科，限束器和 X 线机就像 “搭档” 一样，少了谁都没法顺利完成检查 —— 很多人好奇：“它们俩是怎么连在一起的？操作时怎么协同工作？” 其实两者的配合方式很紧密，从物理安装到实际操作都有固定逻辑，一点不复杂。下面就从 “怎么装”“怎么调”“怎么用” 三个方面讲清楚，帮你理解它们的协同关系。

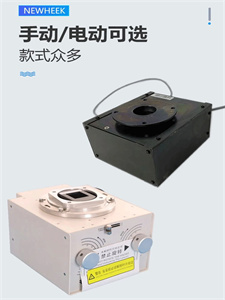

　　一、先看物理连接：限束器是 X 线机的 “固定配件”，装在核心位置

　　限束器和 X 线机的配合，首先从 “物理安装” 开始，它不是独立设备，而是直接装在 X 线机的关键部位，确保 X 线 “先经过限束器，再照射患者”：

　　1. 安装位置：固定在 X 线球管出口处

　　X 线机产生 X 线的核心部件是 “X 线球管”，X 线会从球管的 “窗口” 射出，而限束器就直接安装在这个 “窗口” 下方，相当于 X 线的 “第一道关卡”——X 线从球管射出后，会先进入限束器内部，经过铅板调节范围后，再精准照射到患者身上。

　　安装时会用专用支架和螺丝固定，确保限束器和球管完全对齐，不会偏移 —— 比如 DR 设备的 X 线球管下方，限束器的入口和球管窗口大小完全匹配，X 线不会从缝隙漏出；即使是可移动的 C 型臂 X 线机，限束器也会牢牢固定在 C 型臂的球管端，随球管一起移动，始终保持在 X 线出口的正下方。

　　2. 信号连接：同步控制，避免操作脱节

　　除了物理固定，限束器和 X 线机还要做 “信号连接”，确保操作时两者同步：

　　电动款限束器会通过数据线与 X 线机的控制台相连，控制台能直接发送 “调节开口大小”“打开激光定位灯” 的指令，不用单独操作限束器；

　　部分高端机型还支持 “联动控制”—— 比如在控制台选择 “胸部正位” 检查模式时，X 线机会自动向限束器发送信号，让它把开口调到胸廓大小（约 35×43 厘米），同时调整 X 线球管的管电压、管电流等参数，两者一起完成 “参数设置”，不用手动分别调节，避免操作失误。

　　二、再看操作协同：从 “准备 - 调节 - 曝光”，两者步步配合

　　实际检查中，限束器和 X 线机的配合贯穿全程，每一步操作都相互关联，主要分三个阶段：

　　1. 准备阶段：同步开机，确认状态

　　打开 X 线机电源后，限束器会随 X 线机一起通电启动 —— 控制台会显示限束器的状态（如 “已就绪”“开口大小：0×0”），同时 X 线机也会检测限束器的连接是否正常：

　　若限束器未通电或连接松动，X 线机会弹出 “限束器异常” 的提示，无法进入曝光状态，避免无限制的 X 线照射；

　　确认正常后，医护人员会在控制台选择检查项目（如 “手部骨折片”），X 线机自动调用该项目的 “默认参数”，限束器也会同步调整到对应的默认开口大小（如 10×15 厘米），为后续调节做好准备。

　　2. 调节阶段：按检查需求，精准匹配参数

　　根据患者的实际情况（如体型、检查部位细节），医护人员会微调限束器和 X 线机的参数，确保两者匹配：

　　调限束器开口：比如患者手部较胖，默认的 10×15 厘米开口不够，医护人员会在控制台按 “+” 键，限束器开口慢慢变大（如调到 12×16 厘米），同时观察激光定位灯在患者手上的投射范围，直到完全覆盖需要检查的部位；

　　调 X 线机参数：开口调整后，X 线机的 “照射野参数” 会同步更新，若开口变大，为保证影像清晰，控制台会自动微调管电流（让 X 线剂量稍增），避免因开口变大导致影像变暗 —— 两者参数相互匹配，不用手动计算调整，简化操作。

　　3. 曝光阶段：同步动作，确保安全

　　按下控制台的 “曝光” 按钮后，限束器和 X 线机会同步动作：

　　限束器会先确认开口大小已锁定，激光定位灯自动关闭（避免曝光时激光干扰）；

　　X 线机在收到限束器 “已锁定” 的信号后，才会让 X 线球管发射 X 线，完成曝光 —— 若限束器未锁定或开口过大，X 线机会拒绝曝光，防止 X 线无限制照射，保障患者安全。

　　曝光结束后，限束器会自动恢复到 “初始状态”（如开口缩小到最小），X 线机也会停止发射 X 线，为下一次检查做准备。

　　三、最后看场景细节：不同检查项目，配合方式有侧重

　　虽然整体配合逻辑一致，但针对不同检查项目，限束器和 X 线机的配合会有细微差异，主要体现在 “开口大小” 和 “参数匹配” 上：

　　1. 四肢检查（如手部、足部）：小开口 + 低剂量

　　限束器开口调小（如 5×8 厘米 - 15×20 厘米），精准覆盖四肢部位，避免辐射扩散；

　　X 线机参数调为 “低管电压、低管电流”（如管电压 50-70kV，管电流 20-50mA），因为四肢组织较薄，不需要强 X 线就能成像，两者配合既减少辐射，又保证影像清晰。

　　2. 胸部、腹部检查：大开口 + 适配剂量

　　限束器开口调大（如 30×40 厘米 - 40×50 厘米），覆盖胸廓、腹部区域；

　　X 线机参数调为 “高管电压、中管电流”（如管电压 80-120kV，管电流 100-200mA），因为胸腹部组织较厚，需要足够的 X 线穿透，限束器的大开口配合 X 线机的适配剂量，既能完整成像，又不会让多余部位受辐射。

　　3. 牙科、乳腺检查：精准开口 + 特殊参数

　　牙科检查：限束器开口极小（如 5×5 厘米），只覆盖 1-2 颗牙齿；X 线机用 “牙科专用低剂量参数”（管电压 60-70kV，管电流 10-20mA），避免口腔其他组织受辐射；

　　乳腺检查：限束器开口按乳腺大小调节（如 15×20 厘米），且带有 “乳腺专用屏蔽设计”；X 线机用 “钼靶专用参数”（管电压 25-35kV，管电流 50-100mA），两者配合既能显示乳腺细微结构，又保护乳腺敏感组织。

　　四、总结：限束器和 X 线机是 “同步协作的整体”

　　不用记复杂的连接原理，只要记住：限束器是 X 线机的 “专属配件”—— 物理上固定在球管出口，操作上由控制台同步控制，从准备到曝光步步配合，目的就是 “让 X 线精准照射、安全成像”。

　　了解它们的配合方式，不仅能理解放射检查的操作逻辑，也能明白 “为什么缺一不可”—— 没有限束器，X 线会无限制照射；没有 X 线机，限束器也失去了作用，两者一起才能完成安全、精准的放射检查。
