X射线管是什么？常见用途与工作原理简析

作者：潍坊华鼎电子技术发布时间：2025-11-13 09:21点击：

摘要

本文介绍了 X 射线管的基本定义，即产生 X 射线的核心器件，由阴极、阳极和真空玻璃壳等部分构成；

阐述其常见用途，涵盖医疗诊断、工业检测、科学研究等领域；

解析了其简单工作原理，包括阴极发射电子、电子加速、电子撞击阳极产生 X 射线的过程，帮助读者快速掌握 X 射线管基础知识。

一、X 射线管的基本定义

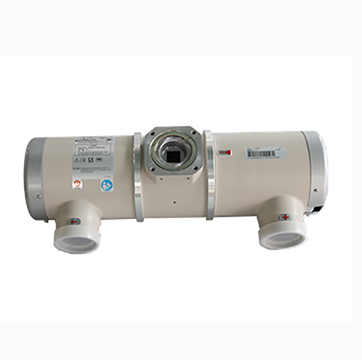

X 射线管是一种能够产生 X 射线的核心器件，在多个领域中发挥着关键作用。它主要由阴极、阳极以及真空玻璃壳三部分组成，其中真空玻璃壳为阴极和阳极提供了真空环境，避免电子在运动过程中与气体分子发生碰撞，保障 X 射线的稳定产生。这种器件通过特定的物理过程，将电能转化为 X 射线能，为后续的应用提供基础。

二、X 射线管的常见用途

1. 医疗诊断领域

在医疗诊断中，X 射线管是诸多影像设备的核心部件。例如，在常规的 X 射线拍片检查中，X 射线管产生的 X 射线穿透人体不同组织，由于不同组织对 X 射线的吸收程度不同，形成的影像能够帮助医生观察骨骼、内脏等部位的情况，判断是否存在骨折、炎症、肿瘤等病变。此外，在 CT 检查设备中，X 射线管配合探测器高速旋转，可获取人体断层影像，为疾病的精准诊断提供更详细的信息。

2. 工业检测领域

工业生产中，X 射线管常用于材料检测与产品质量把控。对于金属铸件、焊接件等，X 射线管产生的 X 射线能够穿透这些工件，通过检测 X 射线的穿透情况，可发现工件内部是否存在气孔、裂纹、夹杂等缺陷，确保产品符合质量标准。在电子行业，X 射线管还可用于检测半导体芯片等微小器件的内部结构，保障电子设备的性能稳定。

3. 科学研究领域

在科学研究方面，X 射线管为多个学科的研究提供了支持。在物理学领域，科研人员利用 X 射线管产生的 X 射线研究物质的晶体结构，通过分析 X 射线衍射图案，深入了解物质的微观结构与性质。在生物学领域，X 射线管可用于生物组织的成像研究，助力科研人员探索生物组织的构成与功能，推动相关学科的发展。

三、X 射线管的工作原理

X 射线管的工作过程主要分为三个关键步骤。首先是阴极发射电子，阴极通常由钨丝制成，当给钨丝通电加热时，钨丝会产生热电子发射现象，大量电子从阴极表面逸出。接着是电子加速，在阴极和阳极之间施加较高的电压，形成强电场，逸出的电子在强电场的作用下，会以极高的速度向阳极运动，这个过程中电子获得了巨大的动能。最后是电子撞击阳极产生 X 射线，高速运动的电子撞击到阳极靶材上，大部分电子的动能转化为热能，少部分动能则转化为 X 射线，这些 X 射线穿过真空玻璃壳，便可以应用于不同的场景中。
