医用立式 DR 胸片架安装步骤详解，新手也能看懂

作者：admin 发布时间：2026-09-07 16:56点击：

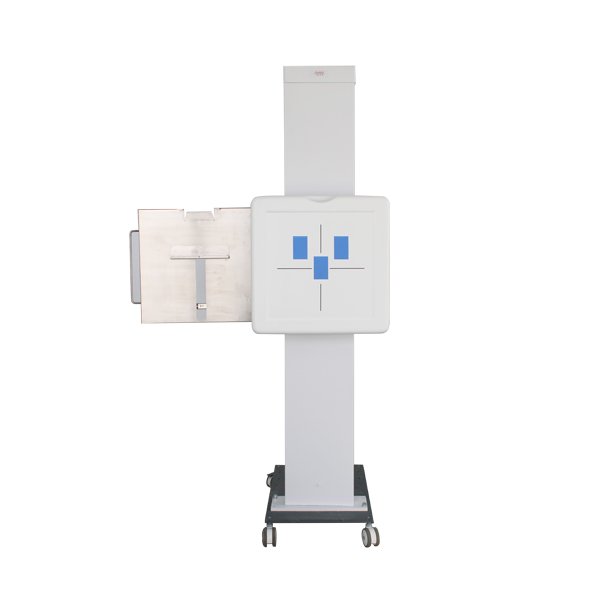

医用立式 DR 胸片架（又称立式摄影架、BUCKY 架）是 X 光室里和球管配套使用的核心设备，负责固定探测器或胶片、承载患者体位，并内置滤线栅减少散射线。安装是否到位，直接影响图像清晰度、重拍率和设备寿命。本文用通俗专业的语言，把胸片架从开箱到验收的完整流程讲清楚。

一、胸片架的工作原理

胸片架是可升降的探测器承载系统。患者站立时，胸片架把平板探测器（或暗盒）固定在合适高度，X 射线球管从对面发射，穿过人体后被探测器接收。架体内部通常装有固定式或活动式滤线栅，用来吸收散射线，提升胸片对比度。升降机构分为手动（弹簧平衡）和电动（电机驱动）两种，核心要求是升降顺滑、定位准确、与球管中心严格对齐。

二、安装前准备：

1. 确认场地条件：立式胸片架建议安装在离球管 1.5 米（SID=150cm）的位置，地面平整承重；壁挂式需确认墙体为实心墙，承重不低于 100kg。

2. 核对配件清单：立柱、底座、探测器托盘、滤线栅、固定螺丝、电源线（电动款）、说明书，缺一不可。

3. 准备工具：水平仪、卷尺、扳手套装、电钻（壁挂款）、记号笔。

4. 断电操作：安装区域 X 光机必须处于断电状态，挂牌警示。

三、详细安装步骤（立式电动胸片架）

第一步：组装底座与立柱

将立柱垂直插入底座，用螺栓对角拧紧，避免单边受力导致倾斜。底座下方如有调节脚，先粗调到水平。

第二步：固定位置

用卷尺测量球管焦点到胸片架面板的距离，标准胸片 SID 为 150cm，部分体检中心用 180cm。确认位置后，立式款用膨胀螺栓固定地面；壁挂款按打孔模板在墙面钻孔，植入膨胀螺栓后挂装立柱。

第三步：安装探测器托盘与滤线栅

将托盘滑入升降轨道，确认上下限位正常。滤线栅有方向标识（通常标有 "THIS SIDE TOWARD TUBE"），**面必须朝向球管**，装反会导致图像整体发灰、对比度下降。

第四步：接线与通电

电动款按说明书连接电机线、控制盒和电源线，确认电压匹配（国内 220V/50Hz）。通电后测试升降、急停、限位开关是否正常。

第五步：水平与垂直度校准

用水平仪分别检测立柱正面和侧面，调整底座调节脚，确保气泡居中。垂直度偏差应小于 1mm/m，否则长期使用会加剧轨道磨损。

四、调试与验收：

1. 对中测试：在探测器位置放置对中测试卡，曝光后检查球管中心线、滤线栅中心、探测器中心是否三点重合，偏差不超过 2mm。

2. 升降耐久测试：连续升降 20 次，观察有无卡顿、异响、自滑现象。手动款在任意高度松手应能稳定悬停。

3. 图像质量测试：拍摄一张标准胸片模体或真人试拍，查看图像清晰度、对比度、有无滤线栅伪影。

五、新手常见问题：

忽略限位调节：升降到顶或到底不限位，会撞坏电机和轨道。

滤线栅装反：最常见错误，图像发灰却找不到原因，务必看标识。

地面没固定就使用：立式胸片架重心高，患者倚靠时可能倾倒，必须打膨胀螺栓。

SID 距离不准：距离偏差 10cm，曝光量就要相应调整，否则图像过黑或过白。

胸片架安装看似简单，实则每一步都影响最终成像质量。按照 "准备 — 组装 — 固定 — 接线 — 校准 — 验收" 的流程操作，新手也能独立完成。安装完成后，建议保留验收记录和参数，作为后续维护和故障排查的基准。
