二档按下不出射线但一档正常，手闸到底是哪里坏了？

作者：admin 发布时间：2026-10-29 14:11点击：

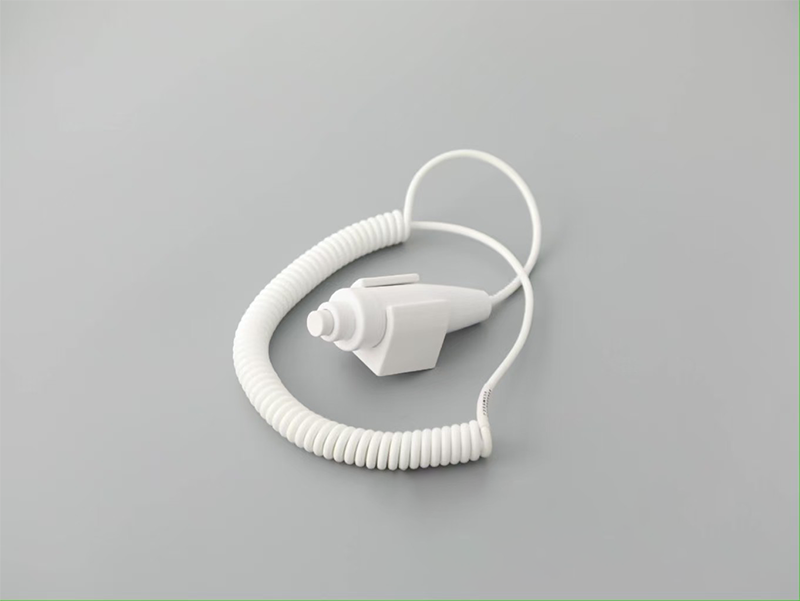

医院放射科经常遇到一类高频故障：DR、X 光机曝光手闸一档按下正常，能听到预备、球管阳极启动提示，但是按到底二档，机器不出射线、不曝光，没有曝光信号。很多维修人员、设备管理员第一反应就是整根手闸损坏，直接采购换新，增加不必要的耗材成本。其实绝大多数这类故障根源，是二档微动开关氧化、接触不良。

先理清手闸基础逻辑：X 光曝光手闸是两段式信号，一档（半按）是预备信号，负责触发高压预备、灯丝加热、阳极旋转；二档（按到底）是曝光触发信号，机器收到二档闭合信号，才会释放高压、产生射线。

如果一档功能完全正常，说明手闸主线缆、插头、供电回路、机器预备控制板基本没问题，故障范围可以直接锁定在二档信号支路，大幅缩小排查方向。

分步精准排查顺序

1. 初步区分：交换同款备用手闸测试。换上好手闸，一档预备、二档曝光全部正常，确定故障点就在手闸本体，不是机器后端高压板、接口板故障；如果换手闸依旧二档不曝光，再去查设备线路、接口端子。

2. 拆开手闸外壳：手闸内部独立两个微动开关，一档对应第一个，二档对应第二个。一档开关长期使用频率低、电流小，不容易出问题；二档开关每次曝光瞬间通断，触点容易受潮氧化、积碳，出现按下后虚接、无法导通，设备收不到曝光指令，自然不出射线。

3. 检测验证：用万用表通断档测量二档微动开关引脚，按住二档，观察通断。按下无导通、时通时断，就是触点氧化故障。

注意：不要频繁反复按压二档强行试曝光，避免机器持续处于预备状态，加重球管负荷。

手闸维修处理方案

优先维修，不必直接更换整根手闸：

轻微氧化：可以用触点清洁剂喷洗微动开关触点，反复按压数十次打磨氧化层，复测导通正常后装机测试；

触点烧蚀严重：直接单独更换同型号二档微动开关，成本远低于整根手闸，修好后和新手闸功能一致。

容易踩坑的误区提醒

1. 不要盲目判定手闸线缆断线：线缆断线大多会一档直接失灵；一档正常基本排除主线缆断裂；

2. 不要直接判定高压发生器故障：高压板故障一般伴随报错、一档预备失败，和这个现象区别明显；

3. 环境诱因：放射科房间湿度大、消毒水雾容易渗入手闸内部，是微动开关氧化高发原因，日常存放尽量避开消毒液直喷。

总结故障判定口诀：一档预备正常有信号，二档按下去不曝光，优先查二档微动开关。这个故障是 DR、移动 X 光、C 臂设备最常见手闸故障，先万用表检测微动，能修就不修，节省放射设备运维成本。
