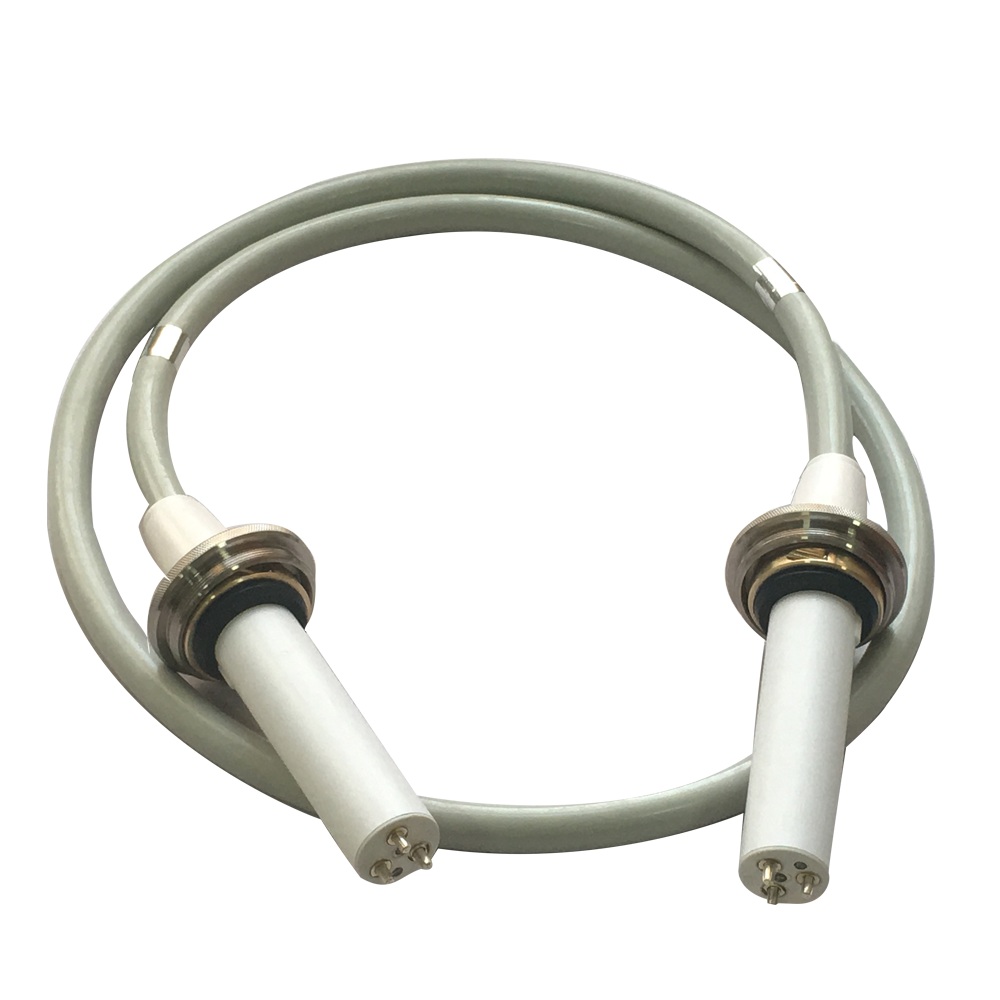

X光机高压电缆结构组成部分

作者：admin 发布时间：2019-04-22 10:53点击：

最近有客户咨询我公司的高压电缆的组成，以下是我公司生产高压电缆的组成部分。
（一）导电心线

高压电缆最内层。每根心线由多股细铜丝组成，外包绝缘皮。绝缘要求：经受50Hz，1000V交流电试验5min不击穿。二心专供单焦点X线管用，三心专供双焦点X线管用。（各心线间有绝缘皮）

（二）高压绝缘层

在心线外，是高压电缆的主要绝缘层，由橡胶和化学原料配置而成，厚度在4.5-13mm之间。有良好的机械强度和韧性，在一定范围内可以弯曲，耐压要求一般为50-200KV。

（三）半导体层

紧贴于绝缘层上，由半导体材料与橡胶制成，灰黑色，厚1-1.5mm。作用是消除绝缘层外表面与金属屏蔽层之间的静电场。

（四）金属屏蔽层

用直径不大于0.3的镀锡铜丝编织而成，编织密度不小于50%，或用镀锡铜丝网带重叠包绕，紧贴在半导体层上在电缆两端与高压插头喇叭口相焊接，通过固定环接地。金属屏蔽层的作用是当高压电缆击穿时，防止电击操作者或患者，以保证人身安全。

（五）保护层

最外层，用塑料制成的较多，以为有用黑色面纱和维纶线编织而成。作用是加强电缆的机械保护，减少外部的损伤，并能防止有害气体、油污和紫外线对线缆的危害。
