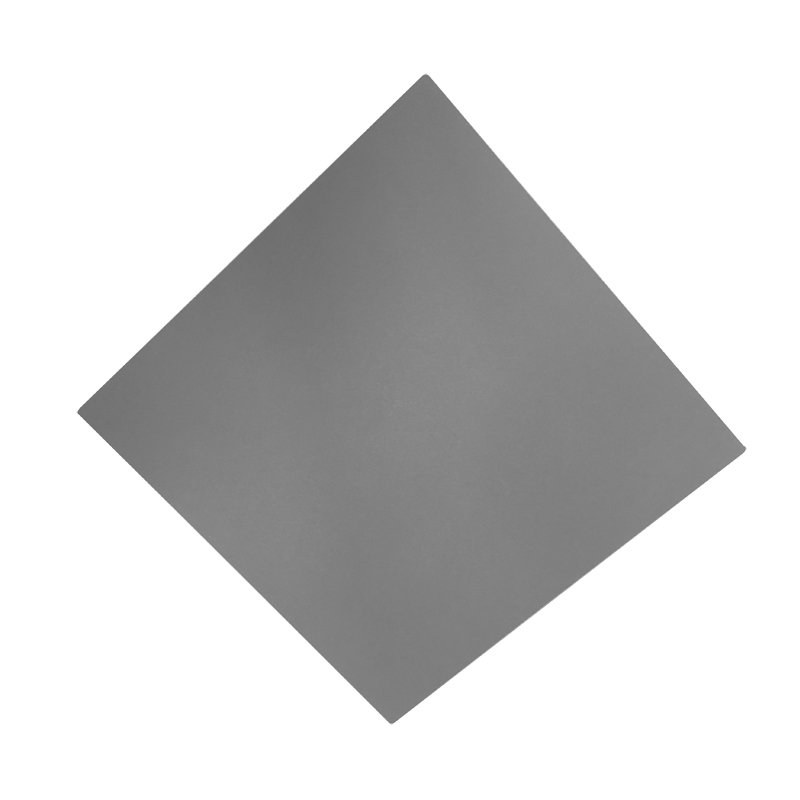

医用滤线栅：减少散射线，提升 X 光影像清晰度的关键配件

什么是滤线栅？它到底有什么用？

• 阻挡、吸收人体组织产生的散射线
• 只允许原发射线穿过，到达探测器
• 减少影像灰雾，提升对比度和清晰度
• 降低重拍率，减少患者重复受照剂量

医用滤线栅主要有哪些规格？

• 栅比：铅条高度和间距的比值，如 6:1、8:1、10:1、12:1。栅比越高，滤除散射线能力越强，但对曝光条件要求也越高，更适合厚部位摄影。
• 栅密度：每英寸 / 厘米内的铅条数量，如 40 线 /cm、60 线 /cm、80 线 /cm。高密度栅条更细，影像上几乎看不到栅影，更适合高清 DR 设备。
• 焦距：也叫栅的聚焦距离，如 100cm、120cm、150cm，要和 X 光机球管的 SID（源像距）匹配，否则会出现边缘切割效应，影像四周发黑。
• 尺寸：从 10×12 英寸、14×17 英寸的常规规格，到适配平板探测器的定制尺寸都有，部分可根据 DR 平板大小定做。

哪些场景一定要用滤线栅？

1. 成人胸部、腹部、腰椎、骨盆摄影：这些部位厚度大，散射线多，不用滤线栅基本拍不出清晰影像。
2. 骨科四肢、脊柱拍片：滤线栅能清晰区分骨皮质、骨小梁和软组织边界，减少伪影干扰。
3. 移动 DR、床旁拍片：虽然床旁拍摄条件有限，但使用合适栅比的滤线栅，能明显提升影像质量，避免患者来回移动。
4. 宠物医院、兽用 DR：大型犬、马等动物的躯干摄影，同样需要滤线栅来消除散射线影响。

选滤线栅时，一定要注意这几点

• 优先匹配设备 SID（源像距）：固定 DR 一般用 180cm 焦距，移动 DR 多为 100-150cm，选错焦距会直接导致影像失效。
• 栅比不是越高越好：高栅比（12:1、16:1）滤除效果强，但对曝光条件要求高，移动 DR 或小功率 X 光机不建议盲目选用。
• 注意和探测器尺寸匹配：滤线栅尺寸一般比平板或 IP 板大 1 英寸左右，避免拍摄时边缘切到栅条。
• 定期检查和维护：滤线栅不能摔、不能折，一旦变形或铅条损坏，就会产生永久伪影，必须更换。

总结
