X射线高压电缆如何选型？医用DR/C臂机高压线缆精准选型指南

作者：admin 发布时间：2026-09-09 09:00点击：

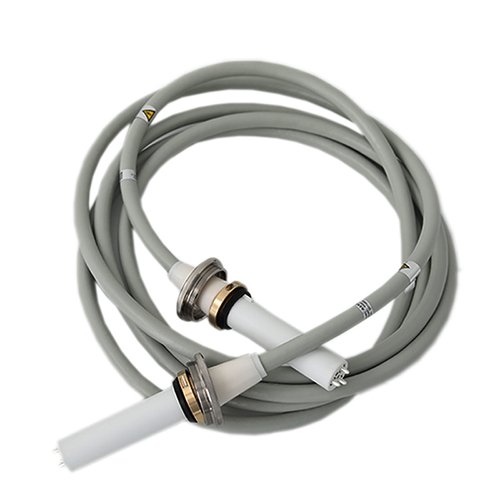

75KV X射线高压电缆是医用DR、C臂机、移动式X光机、放射诊断设备的核心传输配件，负责高压发生器与X射线球管之间的高压、灯丝电力传输。线缆选型是否精准，直接决定设备成像清晰度、运行安全性、使用寿命，还能有效规避高压打火、漏电报警、图像干扰、线缆击穿等常见故障。一些设备厂商、维修工程师采购时容易出现参数不匹配、型号选错、长度不合适等问题。本文结合行业实操经验整理的75KV X射线高压电缆选型方法。

第一步：确认电压等级，不可参数混用

选型首要核心原则：严格匹配设备额定电压，不跨规格混用。医用X光机高压电缆主流分为75KV与90KV两大规格，不可随意替换。

75KV直流高压电缆专属适配：管电压125kV及以下的常规医用放射设备，包含普通DR、骨科C臂机、床边移动X光机、固定式诊断X光机，是基层医院、常规影像设备的通用标准规格。

切记不可用90KV电缆替代75KV线缆，不仅会出现装配不匹配、线路兼容问题，还会造成电压传输失衡，引发成像噪点、高压放电；同理，高压参数更高的设备也不能用75KV线缆，会直接导致绝缘击穿，存在重大安全隐患。标准75KVDC电缆可承受90KV三分钟耐压测试，绝缘性能达标，完全适配常规医用设备工况。

第二步：核对芯数结构，匹配球管线路

75KV X射线高压电缆主要分为3芯、4芯两种结构，选型必须与原有设备线路、X射线球管参数一致，是最容易出错的关键要点。

3芯高压电缆：适配常规国产基础款DR、老式固定式X光机，满足基础高压传输与灯丝供电需求，结构简单、稳定性强，多用于老旧设备维修替换。

4芯高压电缆：适配新款智能DR、高频C臂机、移动式便携X光机，线路传输更稳定，可适配精准成像设备的供电需求，抗干扰能力更强，是新机配套主流选择。

选型建议：优先查看旧线缆标识、设备说明书球管参数，或直接核对设备接口针脚，杜绝凭经验选型，避免芯数不符导致无法装机、设备无法启动的问题。

第三步：选择接头类型，适配安装工况

75KV高压电缆分为直头、弯头（90°）两种接头款式，选型核心依据为设备安装空间、走线方式，适配不同装机场景，提升布线合理性与耐用性。

直头接头：适合设备内部空间开阔、走线笔直的场景，多用于固定式DR、大型放射机房设备，安装便捷、线路损耗小。

弯头接头：专为狭小空间、转角布线设计，适配C臂机、移动X光机等可摆动设备，可避免线缆弯折挤压、接头拉扯应力，防止长期摆动导致的绝缘破损、线路断裂。

专业选型技巧：可根据设备活动轨迹选择接头，频繁摆动的移动设备优先选弯头，固定设备优先选直头，从源头减少线缆磨损故障。

第四步：精准确定线缆长度，按需定制不将就

市面上标准现货长度涵盖2m、4m、6m、8m、10m、12m等常规规格，但不同设备装机距离、机房布线环境差异较大，固定长度线缆极易出现过长堆积、过短不够用的问题。

过长线缆会造成设备内部线路杂乱、反复弯折缠绕，加速绝缘层老化，引发高压放电；过短线缆会强行拉扯接头，导致接口松动、密封失效，埋下安全隐患。

选型建议：实地测量高压发生器到X射线球管的实际走线距离，预留10-20cm活动余量，适配设备摆动、位移需求。我司支持任意长度定制，精准匹配新机配套、旧机改造、现场维修等各类场景，兼顾美观与实用性。

第五步：根据使用场景筛选线缆性能

不同工况对75KV高压电缆的柔性、绝缘性、抗干扰性要求不同，按需选型可大幅延长使用寿命：

固定机房设备（固定式DR）：优先选择高绝缘、耐老化标准款线缆，电场分布均匀，屏蔽性能优异，有效抑制成像噪点，满足长期连续运行需求。

频繁移动设备（C臂、便携X光机）：选用高柔性耐弯折款，最小弯曲半径达标，反复扭转、弯折不易开裂、击穿，适配高频活动工况。

潮湿多尘机房环境：优选加厚护套、密封性能好的线缆，防潮防尘、防氧化，避免接头受潮漏电、积灰放电。

优质75KV高压电缆采用镀锡铜导体、弹性体高压绝缘层+PVC防护护套，屏蔽覆盖率≥95%，绝缘电阻达标，可在-5℃~+105℃移动工况下稳定运行，适配医用设备严苛使用环境。

六、行业选型避坑指南（维修/采购必看）

1. 不盲目通用替换：75KV、90KV线缆外观相似但参数差异极大，严禁混用替换，避免设备故障与安全事故。

2. 不忽略芯数差异：3芯、4芯线路结构不同，错选会导致设备不通电、成像异常，无法正常使用。

3. 不将就长度适配：拒绝强行拉扯、盘绕过长线缆，定制精准长度是降低故障率的关键。

4. 不低价劣质选型：劣质线缆绝缘层薄、屏蔽差，易高压打火、图像干扰，短期破损更换成本更高。

5. 关注安装适配性：老旧设备替换优先核对插头尺寸、接口规格，保证兼容原装设备，无需改造机身。

七、总结：75KV高压电缆精准选型流程

快速选型公式：确认75KV电压等级 → 核对3/4芯结构 → 选定直/弯头接头 → 测量定制精准长度 → 匹配工况选择柔性/标准款

我司作为专业X光机及X光机配件厂家，主营75KV X射线高压电缆，支持3芯/4芯、直头/弯头选型，全规格长度可定制，适配国产全系DR、C臂机、移动式X光机，兼容多款进口设备替换，品质稳定、耐压抗造，可满足设备新机配套、维修替换、项目改造等各类采购需求。
