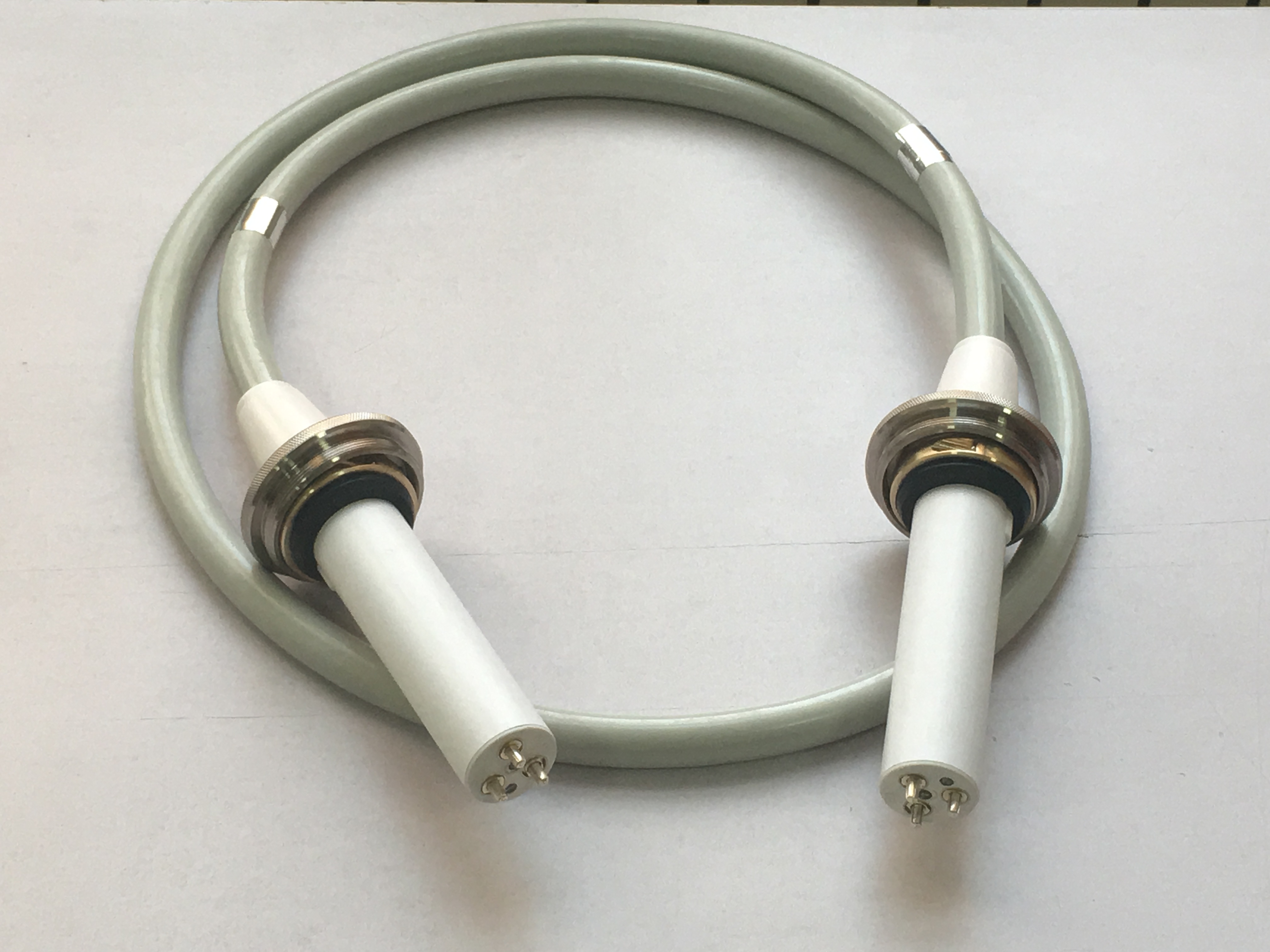

DRX光机高压电缆内部构造是什么样的？

　　DRX光机高压电缆作为传输高电压的关键组件，其内部构造设计精密且复杂，旨在确保高效、安全地传递X射线发生装置所需的高压电能。其内部构造有以下几部分组成：

　　1. 导电芯线

　　导电芯线作为高压电缆的核心部分，位于电缆的最内层，通常由多股高纯度、高导电性的细铜丝紧密绞合而成。这种设计不仅增大了电流传输的截面积，提高了电能的传输效率，还增强了电缆的柔韧性和耐用性。每根芯线外部都包裹有一层高质量的绝缘橡皮，这层绝缘层能有效隔离芯线与外部环境，防止电流泄露，确保操作安全。

　　2. 高压绝缘层

　　高压绝缘层是电缆中至关重要的部分，它紧密包裹在导电芯线之外，由精选的天然橡胶与特定化学原料经过特殊工艺配比混合制成。这种绝缘材料具有优异的电气绝缘性能、耐高温、耐老化和耐化学腐蚀等特点，能够在极端工作条件下保持稳定的绝缘效果，有效防止高压电泄露，保护操作人员和患者的安全。

　　3. 金属屏蔽层

　　金属屏蔽层由高密度的镀锡铜丝精心编织而成，紧密覆盖在高压绝缘层之上。这层屏蔽层的主要作用是提供一个导电屏障，当电缆内部发生高压击穿等异常情况时，能够迅速将泄漏的电流导向地面，避免电流通过电缆外壁对人体造成伤害。同时，金属屏蔽层还能有效抵抗外部电磁干扰，保证X射线发生装置的稳定运行。

　　4. 半导体层(有时包含)

　　在某些高级别的X射线高压电缆设计中，还会在金属屏蔽层与高压绝缘层之间加入一层半导体层。这层半导体材料具有特定的电阻率，能够在一定程度上平衡电缆内部的电场分布，减少局部放电现象的发生，进一步提升电缆的绝缘性能和稳定性。

　　5. 保护层

　　电缆的最外层是保护层，它通常由多层材料复合而成，包括耐磨损的棉纱层、高强度的维尼纶纤维编织层等。这些材料不仅增强了电缆的机械强度，使其能够抵抗日常使用中的拉伸、扭曲和磨损，还具有一定的防水、防尘功能，保护内部结构免受外界环境的侵蚀。保护层的颜色通常为黑色，以便于识别和维护。

　　6. 插座与插头设计

　　X射线高压电缆的插座与插头设计也极为考究。插座底部铸有三个铜接线柱，每个接线柱都经过精密加工，确保与电缆插头的良好接触。接线柱中间钻有深孔，用于插入电缆插头的对应部分，实现电气连接。这种设计不仅提高了连接的稳定性和可靠性，还便于快速插拔和日常维护。同时，插座和插头表面都经过特殊处理，具有良好的防腐蚀和耐磨损性能，确保长期使用过程中的电气性能和安全性。如果你想了解更多，欢迎您来联系我们！
