影像增强器的工作原理

作者：潍坊华鼎电子技术有限公司发布时间：2017-08-08 13:21点击：

    X射线从球管发射后透过人体，由于人体组织的密度不同，成为不同强度的X射线投射到增强器的输入屏上，通过激发荧光层中的碘化铯涂层将X射线转化为可见光，这些可见光的强度同样也是不一样的。
     可见光在光电层(光电阴极)发生光电效应产生光电子，光电子通过内胆内部的电场界面折射聚焦，并通过高压电源供电加速投射到输出端形成电子影像。
    电子影像通过输出屏上的碘化铯再次转化为可见光影像，并通过铝膜反射到输出端连接的摄像机上。

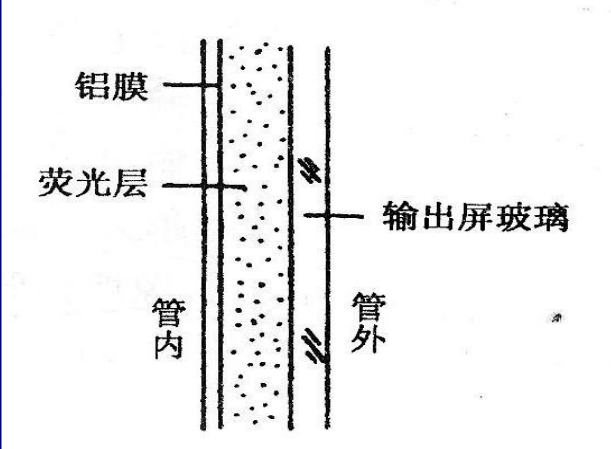

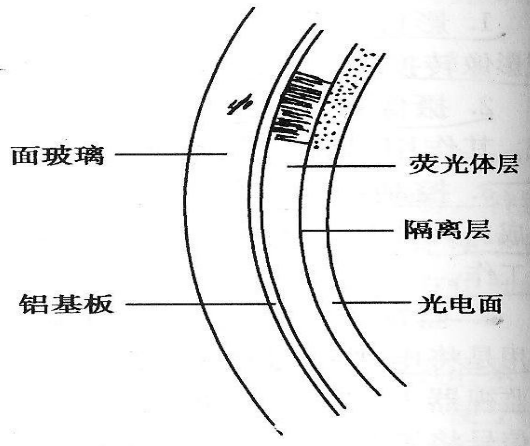

影像增强器输入端结构图影像增强器输出端结构图
